UKP-PRO Data-Logger

Rejestrator danych (data logger) wbudowany w komputer UKP-PRO umożliwia logowanie danych z czujników:

  • do 10 parametrów jednocześnie z maksymalną częstotliwością rejestrowania 10sampli/sek (dla każdego z odczytów)
  • dane są przechowywane w pamięci wewnętrznej UKP-PRO
  • pobieranie danych z wykorzystaniem USB oraz aplikacji UKP na Windows lub UKP Android
  • możliwy podgląd parametrów w czasie rzeczywistym oraz logów na wykresach z wykorzystaniem UKP Android

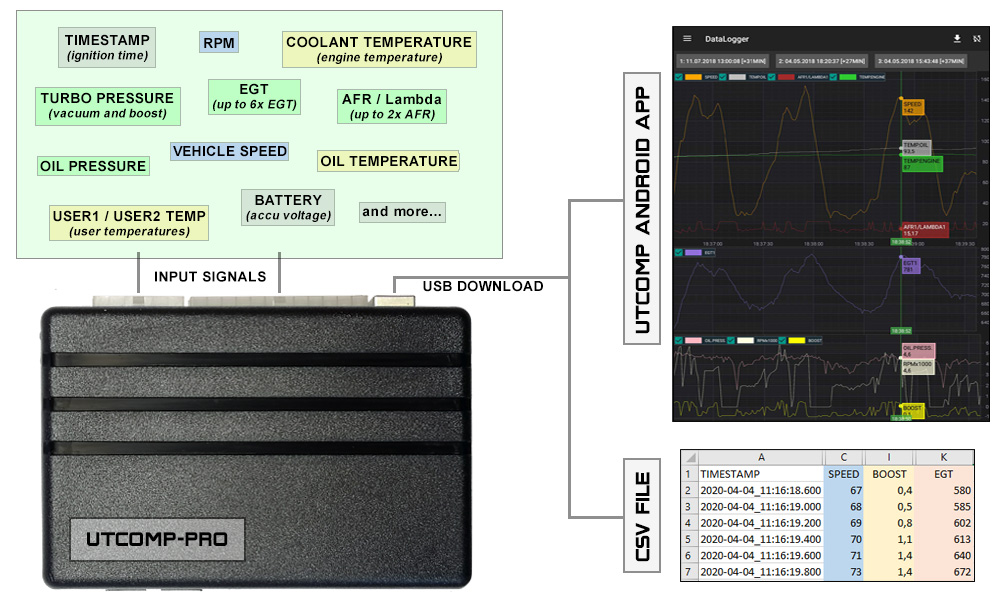

UTCOMP-PRO Data Logger



Funkcjonalność:

  • Wejścia/wyjścia w UKP-PRO kompatybilne z data-loggerem::

    • 5x wejścia analogowe pod sygnał napięciowy z czujników (4x 0-5V + 1x 0-30V), np. EGT, AFR, czujniki ciśnienia, czujniki temperatury NTC

    • 2x wejścia analogowe z podciągnieciem do zasilania pod czujniki rezystancyjne (2x 0-5V z pull-up), np. czujniki temperatury NTC , rezystancyjne czujniki ciśnienia

    • 3x wejścia cyfrowe pod sygnały impulsowe, np. RPM, prędkość pojazdu, zużycie paliwa

    • 4x wejścia na cyfrowe czujniki temperatury DS18B20, np. temperatura zewnętrzna, silnika, oleju, użytkownika

  • Pamięć w urządzeniu umożliwia zapis do 10 parametrów jednocześnie (znacznik czasu + 9 parametrów) z poniższej listy::

    • znacznik czasu,

    • czas podroży,

    • napięcie akumulatora,

    • obroty silnika (rpm),

    • prędkości pojazdu (kmh lub mph),

    • temperatura wewnętrzna i zewnętrzna (°C lub °F)

    • temperatura silnika (°C lub °F)

    • temperatura oleju (°C lub °F)

    • temperatura użytkownika 1 i 2 (°C lub °F)

    • EGT (maksymalnie 6 kanałów: EGT1, EGT2, ..., EGT6)

    • AFR lub Lambda (2 kanały: AFR1, AFR2)

    • ciśnienie doładowania (BAR lub PSI),

    • ciśnienie oleju (BAR lub PSI),

    • ciśnienie paliwa (jako napięcie na czujniku)

    • zużycie paliwa (chwilowe lub średnie)

  • Częstotliwość próbkowania oraz czas nagrywania:

    • 10 sampli/sek (10Hz) = ~18 minut dla 10 parametrów

    • 5 sampli/sek (5Hz) = ~36 minut dla 10 parametrów

    • 1 sampl/sek (1Hz) = ~3 godziny dla 10 parametrów

    • 1 sampl/2sek (0.5Hz) = ~6 godzin dla 10 parametrów

    • 1 sampl/5sek (0.2Hz) = ~15 godzin dla 10 parametrów

    • 1 sampl/10sek (0.1Hz) = ~30 godzin dla 10 parametrów

  • Tryby nagrywania:

    • Automatyczny - zapłon (nagrywanie automatyczne kiedy zapłon jest włączony)

    • Automatyczny - prędkość (nagrywanie automatyczne kiedy prędkość jest większa od 0)

    • Automatyczny - prędkość lub spalanie (nagrywanie automatyczne kiedy prędkość jest większa od 0 lub chwilowe zużycie paliwa jest większe od 0)

    • Ręczny start/stop (tylko dla UKP-PRO z wyświetlaczem oraz przyciskami - włączenie/wyłączenie z przycisków)



Data Logger Software (Windows & Android):

  • UKP Aplikacja PC na Windows umożliwia konfigurowanie UKP oraz pobieranie logów do pliku .csv

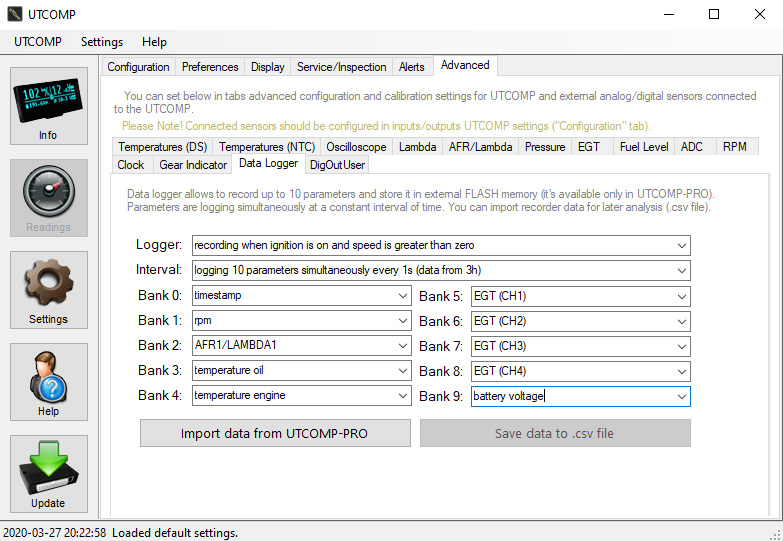

UTCOMP DataLogger Settings in Windows Application



  • UKP Android umożliwia odczyt bieżących danych (konfigurowalne pulpity), pobieranie logów (do pliku .csv) oraz prezentacja logów na wykresach

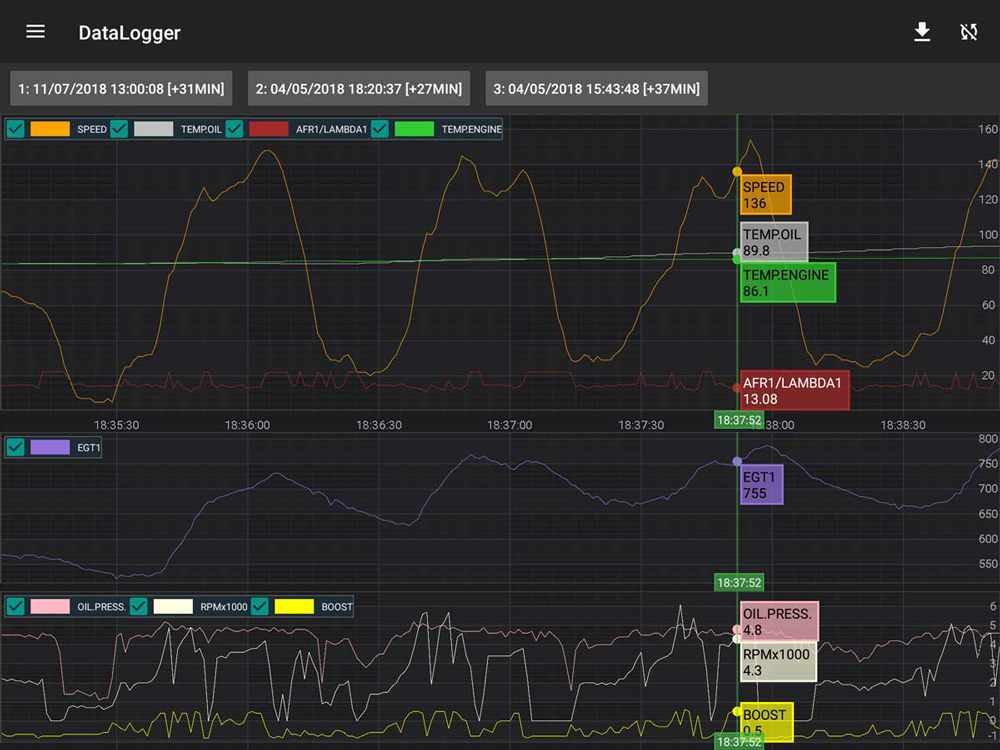

UTCOMP Android Data Logger



UKP Android posiada możliwość konfigurowania pulpitów użytkownika oraz odczyt danych z czujników w czasie rzeczywistym. Komunikacja z UKP-PRO odbywa się przy pomocy transmisji USB (urządzenie z Androidem i portem USB OTG jest wymagane, zaś dedykowany wyświetlacz do UKP-PRO nie jest wymagany). Ponadto dostępne są dodatkowe funkcje, np. alerty na przekroczenie zadanych wartości czy funkcje typowe dla komputera pokładowego.

UTCOMP Android App Dashboard



Zestaw UKP-PRO Data-Logger zawiera:

  • Moduł komputera UKP-PRO (bez wyświetlacza),
  • Wiązki do UKP-PRO (24-pin oraz 12-pin z kablami ok 10-15cm)
  • Kabelek USB do połączenia z PC
  • Opcjonalnie adapter USB OTG do połączenia z urządzeniem android (micro-USB lub USB-C)

UKP-PRO Data Logger to w pełni funkcjonalny komputer UKP-PRO (bez wyświetlacza).

Do pobrania:

  • Instrukcja użytkownika i montażu - zakładka "Instrukcje" w opisie UKP-PRO
  • UKP Aplikacja na Windows PC - zakładka "Oprogramowanie" w opisie UKP-PRO
  • UKP Android dostępny na google play

Zestaw UKP-PRO Data-Logger jest dostępny na sklepie REVELTRONICS
