REVELPROG-IS służy do programowania pamięci szeregowych wyposażonych w protokół komunikacyjny I2C, SPI, 1-Wire oraz uWire. Obsługuje pamięci typu EEPROM, FLASH oraz FRAM zasilane napięciem już od 1,0V do 5,0V. Posiada zintegrowane podstawki typu: ZIF (do układów przewlekanych) oraz SOIC (do układów SMD). Wyposażony jest w wygodne złącze do programowania w układzie ICSP. Komunikacja odbywa się w standardzie USB 2.0 co pozwoliło uzyskać krótkie czasy programowania pamięci.
Opis
Przykładowe zastosowanie:
Programowanie pamięci szeregowych występujących w:
- elektronice samochodowej (liczniki, radia samochodowe, nawigacje, moduły i sterowniki),
- w sprzęcie komputerowym (płyty główne, biosy, xserokopiarki, drukarki, odzyskiwanie danych, dyski sata HDD/SSD itd.),
- w sprzęcie sieciowym (moduły optyczne i ethernetowe SFP, QSFP, XFP),
- RTV i AGD (telewizory, kamery, urządzenia wielofunkcyjne, tunery tv, programatory pralek itd.),
- pozostałe urządzenia elektroniczne z pamięcią i2c/spi/1-wire/microwire.
Najważniejsze funkcje programatora:
- operacje odczyt / zapis / czyszczenie pamięci / weryfikacja z buforem,
- obsługa plików binarnych (*.bin, *.rom *.epp itd.) oraz Intel Hex (*.hex) z możliwością edycji (zmiana komórek pamięci, wyliczanie sum kontrolnych, zapisywanie szablonów zmian, swap-bytes, porównywanie z zawartością pamięci itd.),
- programowanie w zintegrowanej podstawce lub w układzie (bez wylutowania pamięci),
- możliwość wyboru napięcia zasilania pamięci oraz poziomu sygnałów [zasilanie z zewnętrznego układu (1,0-5,5V) lub zasilanie z programatora 1,0V / 1,5V / 1,8V / 2,5V / 3,3V / 5,0V],

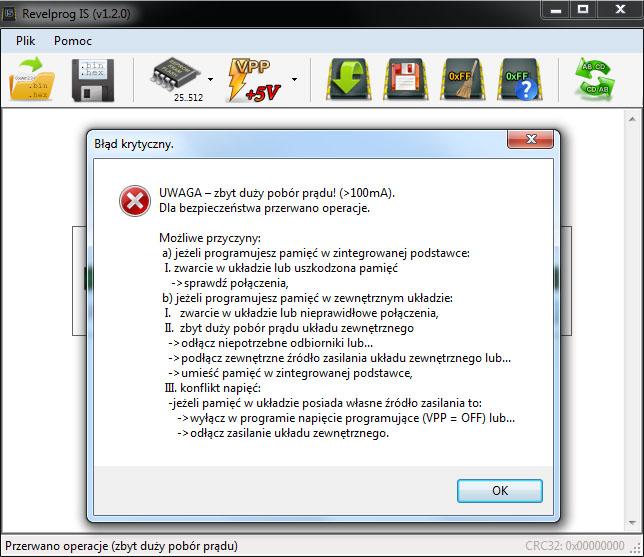

- zabezpieczenie przez nieprawidłowym podłączeniem (przeciwzwarciowe, przeciążeniowe) bez ryzyka uszkodzenia programatora/pamięci/układu,
- zintegrowane podstawki (ZIF + SOIC) z funkcją automatycznego przełączania wyprowadzeń (jedna podstawka dla wielu układów),

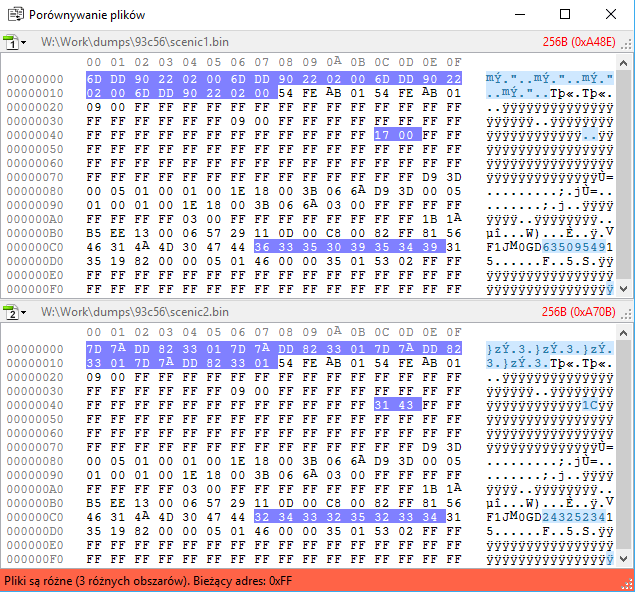

- dodatkowe autorskie narzędzia takie jak: import/export zmian z/do szablonu, programowanie skryptowe i2c/spi (tzw. bus-pirate), wyliczanie sum kontrolnych, automatyczne tworzenie kopii zapasowych, porównywarka plików i inne,

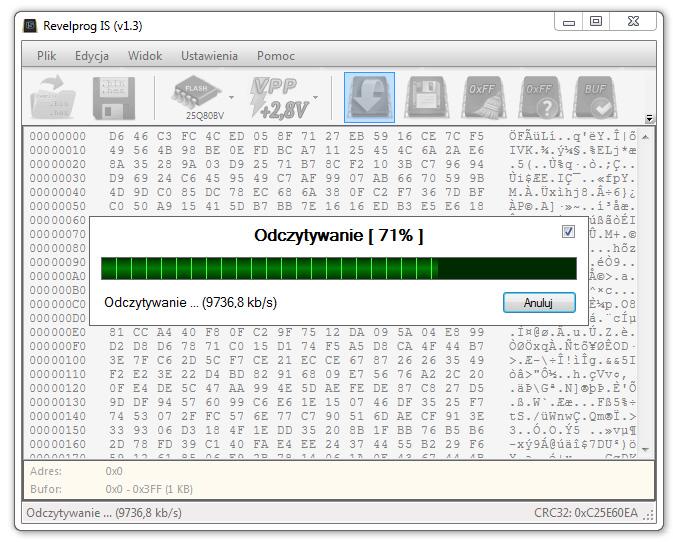

- krótkie czasy programowania pamięci np. WINBOND W25Q80BV (8Mb): odczyt 0.9s (8,4Mb/s), zapis 3.3s (2,4Mb/s), MICRON N25Q128A (128Mb): odczyt 12.8s (10Mb/s), zapis 37.6s (3,4Mb/s) - zobacz film przykłady programowania.
- aktualizacje przez Internet.
Dane techniczne:
- obsługiwane protokoły: I2C, SPI, 1-WIRE, MICROWIRE,
- obsługiwane układy zasilane napięciem od 1,0V do 5V,
- zasilanie oraz komunikacja w standardzie USB 2.0 (sprzętowe USB, transmisja w trybie BULK - nie ma to nic wspólnego z popularnymi konwerterami RS232/USB FT232),
- możliwość programowania w układzie z zewnętrznym źródłem zasilania (1.0 - 5.5V),
- możliwość programowania w układzie z zasilaniem programatora (od 1.0 do 5.0V, Imax = 100mA),
- szybkość operacji (odczyt/zapis): do 10Mbit/s,
- zintegrowane podstawki ZIF-32 + SOIC-8 (150mil),
- złącze do programowania w układzie (buforowane wejścia/wyjścia),
- automatyczne ustawianie pinów (konfiguracja oraz podłączenie linii we/wy tylko na czas operacji na pamięci),
- zabezpieczenie przed nieprawidłowym podłączeniem w układzie (przeciwzwarciowe, przeciążeniowe),
- oprogramowanie sterujące kompatybilne z Windows XP, Vista, 7, 8 oraz 10 (32 oraz 64 bit),
- urządzenie zaprojektowane oraz wyprodukowane w Polsce (oprogramowanie w języku polskim).
Lista obsługiwanych układów:
Przejdź do zakładki "Lista układów" na górze opisu.

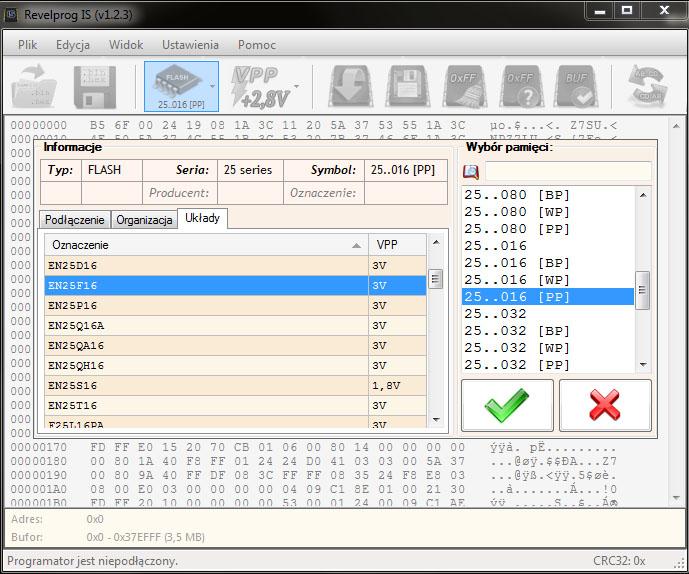

Oprogramowanie:
Oprogramowanie sterujące jest w języku polskim. Pracuje pod systemem Windows XP, Vista, 7, 8 oraz 10 (32-bit oraz 64-bit).

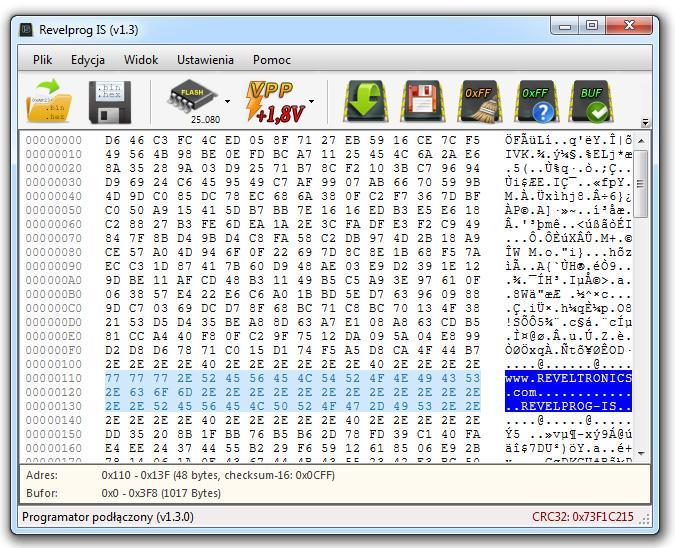

Istnieje możliwość wygodnej edycji zawartości bufora - zarówno w trybie szesnastkowym jak i znaków ASCII. Działają wszystkie ważne skróty klawiszowe, w tym CTRL+C i CTRL+V dzięki czemu aplikacja może być wykorzystywana jako prosty i wygodny edytor plików binarnych oraz Intel-Hex. Wyjątkowo przydatną funkcją (np. w elektronice samochodowej) jest możliwość szybkiego wyliczania sum kontrolnych z zaznaczonego obszaru pamięci czy też tworzenia własnych szablonów zmian.

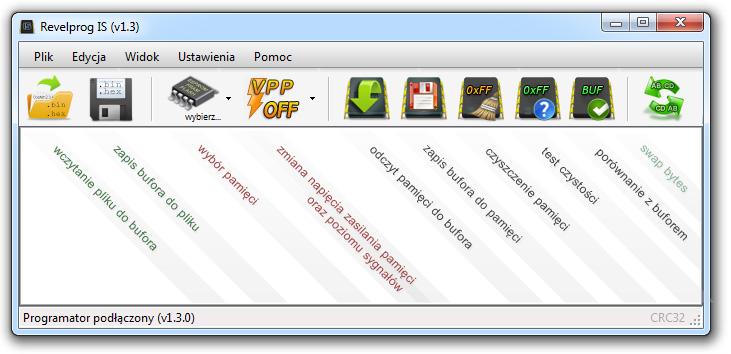

Dostęp do wszystkich najważniejszych opcji realizowany jest przy pomocy intuicyjnych ikonek:
Oprogramowanie można bezpłatnie pobrać z naszej strony - przejdź do zakładki "Oprogramowanie" na górze opisu lub do strony wsparcia technicznego.
Aktualizacje:
Zależy nam na ciągłym rozwoju i udoskonaleniu urządzenia, dlatego udostępniamy opcje bezpłatnej aktualizacji (użytkownik sam może zaktualizować urządzenie). Po ściągnięciu nowej wersji oprogramowania ze strony, aplikacja po wykryciu starszej wersji urządzenia sama zasugeruje przeprowadzenie aktualizacji. Aktualizacje zwiększają liczbę obsługiwanych układów oraz funkcjonalność.
Jesteśmy otwarci na wszelkie propozycje. Możemy dodać obsługę dowolnych pamięci szeregowych (z protokołem I2C, SPI lub uWire). Propozycje proszę przesyłać na adres lab [] reveltronics.com lub przez formularz kontaktowy na stronie. Powtarzające się pomysły i sugerowane układy będą realizowane w pierwszej kolejności.
Instrukcja obsługi:
Instrukcje obsługi można pobrać z zakładki "Instrukcje" na górze opisu lub ze strony wsparcia technicznego.
Lista układów
Wiele układów posiada identyczne procedury programowania (tzw. rodziny układów), a np. inny obsługiwany zakres napięć. Ponadto różni producenci stosują różne nazwy. Np. pod nazwą „24…16” kryje się kilkadziesiąt różnych układów, m.in. 24C16, 24LC16, 24AA16, AT24C16, AT24C16A i wiele więcej. Na poniższej liście wyszczególniono rodziny obsługiwanych układów z przykładowymi oznaczeniami pamięci. Fakt, że jakiejś pamieci nie ma na poniższej liście wcale nie oznacza, że programator jej nie obsługuje.
Wskazówka: w celu szybkiego wyszukania układu naciśnij CTRL + F (szybkie wyszukiwanie przy pomocy przeglądarki)
Pamięci EEPROM I2C 24… series
24..01 (1kb) |
24AA01 | 24AA014 | 24AA014H | 24AA01H | 24C01 | 24C01A | 24C01B | 24C01C | 24LC01 | 24LC014 | 24LC014H | 24LC01B | 24LC01BH | AF24BC01 | AT24C01 | AT24C01A | AT24C01B | BR24A01AF | BR24A01AFJ | BR24C01 | BR24C01A | BR24C01AF | BR24C01AFJ | BR24C01AFV | BR24C21F | BR24C21FJ | BR24C21FV | BR24G01 | BR24G01F | BR24G01FJ | BR24G01FV | BR24G01FVT | BR24L01 | BR24L01A | BR24L01AF | BR24L01AFJ | BR24L01AFV | BR24L01AFVM | BR24L01AFVT | BR24T01A | CAT24AA01 | CAT24C01 | CAT24C01B | CAT24C21 | CAT24FC01 | CAT24LC01 | CAT24WC01 | CR24C01 | CY24C01 | FM24C01 | FT24C01 | FT24C01A | GE24C01 | GP24BC01 | HM24LC01 | HT24C01 | HT24LC01 | IS24C01 | IS24C01B | LT24C01 | LX24C01 | M24C01 | MM24C01 | S-24C01A | S-24C01B | S-24C01C | S-24CS01A | SLA24C01 | SLE24C01 | ST24C01 | ST24W01 | TMC24A01 | TU24C01B | UG24C01 | X24012 | X24C01 | X24C01A | XL24C01A | |
24..02 (2kb) |
24AA02 | 24AA024 | 24AA024H | 24AA025 | 24AA02H | 24C02 | 24C02A | 24C02B | 24C02C | 24LC02 | 24LC024 | 24LC024H | 24LC025 | 24LC02B | 24LC02BH | 24LC02W | 24LLC02 | A24C02 | ACE24C02 | ACE24LC02 | AF24BC02 | AM24LC02 | AT24C02 | AT24C02A | AT24C02B | AT24C02C | AT24HC02B | AT24HC04B | AX24C02A | BJX25LC02 | BL24C02 | BR24A02F | BR24A02FJ | BR24A02FVM | BR24C02 | BR24C02F | BR24C02FV | BR24G02F | BR24G02FJ | BR24G02FVT | BR24L02 | BR24L02F | BR24L02FJ | BR24L02FV | BR24L02FVM | BR24L02FVT | BR24T02 | CAT24AA02 | CAT24C02 | CAT24C03 | CAT24LC02 | CAT24LC02A | CAT24LC02AZ | CAT24LC02Z | CAT24WC02 | CAT24WC03 | CKD24A02 | CR24C02 | CW24C02 | CW24C02B | CY24C02 | EC24C02 | EC24C02A | EM24LC02 | FM24C02 | FM24C02U | FM24C02UF | FM24C03U | FM24C03UF | FT24C02 | FT24C02A | GE24C02 | GM24LC02B | GP24BC02 | HM24LC02 | HN58X2402 | HT24C02 | HT24LC02 | IN24AA02A | IN24AA02B | IN24LC02B | IS24C02 | IS24C02A | IS24C02B | IS24C02E | K24C02 | KK24LC02B | L24C02 | L24W02 | LE24C0221 | LE24C023 | LE24L0221 | LT24C02 | LX24C02 | LY24C02 | M24C02 | MAX24A02 | MC24C02 | MC24LC02 | MM24C02 | NM24C02 | NM24C02F | NM24C02U | NM24C03 | NM24C03F | NM24W02 | NSC24C02 | PCF8582C-2 | PTK24A02T | RT24A02 | S-24C02A | S-24C02B | S-24C02C | S-24CS02A | SLA24C02 | SLE24C02 | SM24C02 | ST24C02 | ST24W02 | T24C02 | T24C02A | TMC24A02 | TU24C02B | UG24C02 | WS24C02 | X24022 | X24C02 | XL24C02 | Y24LC02 | |
24..04 (4kb) |
24AA04 | 24AA04H | 24C04 | 24C04A | 24LC04 | 24LC04B | 24LC04BH | A24C04 | ACE24C04 | ACE24LC02 | AF24BC04 | AM24LC04 | AT24C04 | AT24C04A | AT24C04B | AX24C04A | BJX24LC04 | BL24C04 | BR24A04F | BR24A04FJ | BR24C04 | BR24C04F | BR24C04FJ | BR24C04FV | BR24G04F | BR24G04FJ | BR24G04FV | BR24G04FVT | BR24L04 | BR24L04F | BR24L04FJ | BR24L04FV | BR24L04FVM | BR24L04FVT | BR24T04 | CAT24C04 | CAT24C05 | CAT24LC04 | CAT24WC04 | CAT24WC05 | CR24C04 | CW24C04 | CW24C04A | CY24C04 | EC24C04 | EC24C04A | FM24C04 | FM24C04U | FM24C04UF | FM24C05U | FM24C05UF | FM24CL04 | FT24C04 | FT24C04A | GE24C04 | GM24LC04B | HM24LC04 | HN58X2404 | HT24C04 | HT24LC04 | IN24LC04B | IS24C04 | IS24C04A | IS24C04B | K24C04 | KK24LC04 | KK24LC04B | L24C04 | L24W04 | LE24C042 | LE24C043 | LT24C04 | LX24C04 | LY24C04 | M24C04 | M24LC04 | MM24C04 | NM24C04 | NM24C04F | NM24C04U | NM24C05 | NM24C05F | NM24W04 | S-24C04A | S-24C04B | S-24CS04A | SLA24C04 | SLE24C04 | ST24C04 | ST24W04 | T24C04 | T24C04A | TMC24A04 | TU24C04B | UG24C04 | WS24W04 | X24042 | X24C04 | XL24C04 | Y24LC04 | |
24..08 (8kb) |
24AA08 | 24AA08H | 24C08 | 24C08B | 24LC08 | 24LC08B | 24LC08BH | 24LLC08 | A24C08 | ACE24C08 | ACE24C08A | ACE24LC08 | ACE24LC08A | AF24BC08 | AM24LC08 | AT24C08 | AT24C08A | AT24C08B | AT24RF08C | AX24C08A | BL24C08 | BR24A08F | BR24A08FJ | BR24C08 | BR24C08F | BR24C08FJ | BR24C08FV | BR24G08F | BR24G08FJ | BR24G08FV | BR24G08FVT | BR24L08 | BR24L08F | BR24L08FJ | BR24L08FV | BR24L08FVM | BR24L08FVT | BR24T08 | CAT24C08 | CAT24LC08 | CAT24WC08 | CR24C08 | CW24C08 | CW24C08B | CY24C08 | EC24C08 | EC24C08A | FM24C08 | FM24C08U | FM24C08UF | FM24C09UF | FM24CL08 | FT24C08 | FT24C08A | GM24LC08B | GP24BC08 | HN58X2408 | HT24C08 | HT24LC08 | IN24AA08B | IN24LC08B | IS24C08 | IS24C08A | K24C08 | KK24LC08 | KK24LC08B | L24M08 | L24W08 | LE24C081 | LE24C082 | LE24L082 | LT24C08 | LX24C08 | LY24C08 | M24C08 | MAX24A08 | MC24C08 | MC24LC08 | MM24C08 | MTV24C08 | MTV24LC08 | NM24C08 | NM24C08F | NM24C08U | NM24C09 | NM24C09F | NM24C09U | NM24W08 | NSC24C08 | P24S08 | PCA24S08 | PS08 | PTK24A08T | S-24C08A | S-24C08C | S-24CS08A | SLA24C08 | SLE24C08 | ST24C08 | ST24W08 | T24C08 | T24C08A | TMC24A08 | TU24C08B | UG24C08 | WS24W08 | X24C08 | XL24C08 | Y24LC08 | |
24..16 (16kb) |
24AA16 | 24AA16H | 24C16 | 24C16B | 24LC16 | 24LC164 | 24LC16B | 24LC16BH | 24LLC16 | 24U17 | A24C16 | ACE24C16 | ACE24LC16 | AF24BC16 | AM24LC16 | AT24C16 | AT24C164 | AT24C16A | AT24C16B | AT24C16C | AX24C16A | BJX24LC16 | BL24C16 | BR24A16F | BR24A16FJ | BR24C16 | BR24C16F | BR24C16FJ | BR24C16FV | BR24E16 | BR24E16F | BR24E16FJ | BR24E16FV | BR24G16F | BR24G16FJ | BR24G16FV | BR24G16FVT | BR24L16 | BR24L16F | BR24L16FJ | BR24L16FV | BR24L16FVT | BR24S16F | BR24S16FJ | BR24S16FV | BR24S16FVM | BR24S16FVT | BR24T16 | CAT24C16 | CAT24C16L | CAT24C16Z | CAT24FC16 | CAT24FC17 | CAT24WC16 | CAT24WC17 | CR24C16 | CW24C16 | CW24C16A | CY24C16 | EC24C16 | EC24C16A | FM24C16 | FM24C16U | FM24C16UF | FM24C17 | FM24C17U | FM24C17UF | FM24CL16 | FT24C16 | FT24C16A | GM24LC16B | GP24BC16 | HM24LC16 | HN58X2416 | HT24C16 | HT24LC16 | IN24LC16B | IS24C16 | IS24C16A | KK24LC16 | KK24LC16B | L24W16 | LE24C162 | LE24L162 | LT24C16 | LX24C16 | LY24C16 | M24C16 | MAX24A16 | MC24C16 | MC24LC16 | MM24C16 | MTV24C16 | MTV24LC16 | NM24C16 | NM24C16F | NM24C16U | NM24C17 | NM24C17F | NM24C17U | NM24W16 | NSC24C16 | PTK24A16T | S-24C16A | S-24CS16A | SLA24C16 | SLE24C16 | SLE24C164 | ST24C16 | ST24W16 | T24C16 | T24C16A | TMC24A16 | TU24C16B | UG24C16 | WS24W16 | X24164 | X24165 | X24C16 | XL24C16 | XL24C164 | Y24LC16 | |
24..32 (32kb) |
24AA32 | 24AA32A | 24C32 | 24LC32 | 24LC32A | 24LC32B | A24C32 | ACE24C32 | ACE24C32A | AF24BC32 | AT24C32 | AT24C32A | AT24C32B | AT24C32C | AT24C32D | AX24C32A | BR24A32F | BR24A32FJ | BR24C32 | BR24C32F | BR24G32F | BR24G32FJ | BR24G32FV | BR24G32FVT | BR24L32 | BR24L32F | BR24L32FJ | BR24L32FV | BR24L32FVT | BR24S32F | BR24S32FJ | BR24S32FV | BR24S32FVM | BR24S32FVT | BR24T32 | CAT24C32 | CAT24FC32 | CAT24FC32A | CAT24WC32 | CAT24WC33 | CR24C32 | CW24C32 | EC24C32 | EC24C32A | FM24C32 | FM24C32U | FM24C32UF | FT24C32 | FT24C32A | HM24LC32 | HN58X2432 | HT24C32 | HT24LC32 | IN24AA32A | IS24C32 | IS24C32A | IS24C32B | IS24C32C | K24C32 | L24W32 | LE24C322 | LE24L322 | M24C32 | MC24C32 | MM24C32 | NM24C32 | NM24C32U | NM24C32UF | NSC24C32 | PTK24A32T | S-24C32C | SLA24C32 | SLE24C32 | ST24C32 | T24C32 | T24C32A | TU24C32 | WS24W32 | X24320 | |
24..64 (64kb) |
24AA64 | 24AA64F | 24AA65 | 24C64 | 24C65 | 24FC64 | 24LC64 | 24LC64B | 24LC64F | 24LC65 | A24C64 | ACE24C64 | ACE24C64A | AF24BC64 | AT24C64 | AT24C64A | AT24C64B | AT24C64C | AT24C64D | AX24C64A | BR24A64F | BR24A64FJ | BR24C64 | BR24C64F | BR24G64F | BR24G64FJ | BR24G64FV | BR24G64FVT | BR24L64 | BR24L64F | BR24L64FJ | BR24S64F | BR24S64FJ | BR24S64FV | BR24S64FVM | BR24S64FVT | BR24T64 | CAT24C64 | CAT24FC64 | CAT24FC65 | CAT24FC66 | CAT24WC64 | CAT24WC65 | CR24C64 | CW24C64 | EC24C64 | EC24C64A | FM24C64 | FM24C64F | FM24CL64 | FT24C64 | FT24C64A | HM24LC64 | HN58X2464 | HT24C64 | HT24LC64 | IS24C64 | IS24C64A | IS24C64B | K24C64 | L24W64 | LE24CB642 | M24C64 | MM24C64 | NM24C65 | NM24C65F | NSC24C64 | PTK24A64T | S-24C64C | SLA24C64 | SLE24C64 | ST24C64 | T24C64 | T24C64A | TU24C64B | WS24W64 | X24640 | X24641 | X24645 | |
24..128 (128kb) |
24AA128 | 24C128 | 24FC128 | 24LC128 | 24LC21 | 24LC21A | 24LCS21A | ACE24C128 | AF24BC128 | AT24C128 | AT24C128B | AT24C128C | AT24CS128 | AX24C128A | BL24C128 | BR24G128F | BR24G128FJ | BR24G128FV | BR24G128FVT | BR24S128F | BR24S128FJ | BR24S128FV | BR24S128FVT | BR24T128 | CAT24C128 | CAT24WC128 | CAT24WC129 | CR24C128 | CW24C128 | EC24C128 | EC24C128A | FM24C128 | FM24C128F | FM24CL128 | FT24C128 | FT24C128A | HN58X24128 | HT24C128 | HT24LC128 | IS24C128 | IS24C128A | IS24C128B | IS24L128 | LE24CB1283 | M24128 | S-24C128C | T24C128 | T24C128A | TU24C128 | |
24..256 (256kb) |
24AA256 | 24C256 | 24FC256 | 24LC256 | A24C256 | ACE24C256 | AT24C256 | AT24C256B | AT24C256C | AT24CS256 | AX24C256A | BL24C256 | BR24S256F | BR24S256FJ | BR24T256 | CAT24C256 | CAT24FC256 | CAT24WC256 | CAT24WC257 | CW24C256 | EC24C256A | FM24C256 | FM24C256F | FM24CL256 | FT24C256 | FT24C256A | HN58X24256 | HT24C256 | HT24LC256 | IS24C256 | IS24C256A | IS24L256 | M24256 | MC24C256 | T24C256 | T24C256A | TU24C256 | |
24..512 (512kb) |
24AA512 | 24C512 | 24FC512 | 24LC512 | 24LC515 | AT24C512 | AT24C512B | AT24C512C | CAT24C512 | CAT24WC512 | FM24C512 | FM24CL512 | FT24C512A | HN58X24512 | HT24C512 | HT24LC512 | IS24C512 | M24512 | SA24C512 | |
24..1024 (1Mb) |
24AA1024 | 24C1024 | 24FC1024 | 24LC1024 | AT24C1024 | AT24C1024B | CAT24C1024 | CAT24WC1024 | FM24C1024 | FM24CL1024 | M24M01 | HT24C1024 | HT24LC1024 | IS24C1024 | |
24..1025 (1Mb) |
24AA1025 | 24C1025 | 24LC1025 | |
24..1026 (1Mb) |
24AA1026 | 24C1026 | 24LC1026 | |
24..2048 (2Mb) |
M24M02 | |
Pamięci EEPROM SPI 25… series
25..010 (1kb) |
25010 | 25AA010 | 25AA010A | 25C010 | 25LC010 | 25LC010A | A25010A | AT25010 | BR25H010-W | BR25L010-W | CAT25C01 | CAT25C11 | CY25C01 | IS25C01 | S-25A010A | ST25C01 | ST25W01 | XC25010 | |
25..020 (2kb) |
25020 | 25AA020 | 25AA020A | 25C020 | 25LC020 | 25LC020A | AT25020 | AT25020A | BR25H020-W | BR25L020-W | CAT25C02 | CAT25C03 | CY25C02 | FM25C020U | FM25C020UL | IS25C02 | NM25C020 | S-25A020A | ST25C02 | ST25W02 | X25020 | XC25020 | |
25..040 (4kb) |
25040 | 25AA040 | 25AA040A | 25C040 | 25C040A | 25LC040 | 25LC040A | AT25040 | AT25040ACAT25C04 | BR25H040-W | BR25L040-W | CAT25C05 | CY25C04 | FM25C040U | FM25C040UL | FM25C041U | FM25L04 | IN25AA040 | IS25C04 | NM24C040 | NM24C041 | S-25A040A | ST25C04 | ST25W04 | X25040 | X25041 | XC25040 | |
25..080 (8kb) |
25080 | 25AA080 | 25AA080A | 25AA080B | 25C080 | 25LC080 | 25LC080A | 25LC080B | AT25080 | AT25080A | AT25080B | BR25H080-W | BR25L080-W | CAT25C08 | CAT25C09 | CY25C08 | FM25L08 | IN25AA080 | IS25C08 | S-25A080A | ST25C08 | ST25W08 | X25080 | X25F008 | XC25080 | |
25..160 (16kb) |
25160 | 25AA160 | 25AA160A | 25AA160B | 25C160 | 25LC160 | 25LC160A | 25LC160B | AT25160 | AT25160A | AT25160B | BR25H160-W | BR25L160-W | CAT25C16 | CAT25C17 | CY25C16 | FM25C160 | FM25C160U | FM25C160UL | FM25L016 | IN25AA160 | IS25C16 | NM24C160 | S-25A160A | ST25C16 | ST25W16 | X25160 | X25170 | X25F016 | XC25160 | |
25..320 (32kb) |
25320 | 25AA320 | 25AA320A | 25C320 | 25LC320 | 25LC320A | AT25320 | AT25320A | AT25320B | BR25H320-W | BR25L320-W | CAT25C32 | CAT25C33 | FM25C320U | FM25C320UL | IS25C32 | IS25C32A | IS25C32B | S-25A320A | TI2532 | X25320 | X25F032 | XC25320 | |
25..640 (64kb) |
25640 | 25AA640 | 25C640 | 25LC640 | AT25640 | AT25640A | AT25640B | BR25L640-W | CAT25C64 | CAT25C65 | FM25C640U | FM25CL64 | FM25L64 | IS25C64 | IS25C64A | IS25C64B | NM24C640 | S-25A640A | TI2564 | X25640 | X25642 | X25650 | X25F064 | XC25640 | |
25..128 (128kb) |
25128 | 25AA128 | 25C128 | 25LC128 | AT25128 | AT25128A | CAT25C128 | IS25C128 | IS25C128A | S-25C128A | X25128 | X25138 | X25F128 | XC25128 | |
25..256 (256kb) |
25256 | 25AA256 | 25C256 | 25LC256 | AT25256 | AT25256A | CAT25C256 | FM25L256 | IS25C256 | IS25C256A | X25256 | XC25256 | |
25..512 (512kb) |
25512 | 25AA512 | 25C512 | 25LC512 | AT25512 | XC25512 | |
25..1024 (1Mb) |
251024 | 25AA1024 | 25C1024 | 25LC1024 | AT251024 | XC251024 | |
Pamięci EEPROM SPI 35… series
35..080 |
D80D0WQ | M35080 | M35080-3 | M35080-6 | M35080V6 | M35080-VP |
35..160 (16kbit) |
D160D0WQ | D160DOWQ | D160D0WT | D160DOWT |
Pamięci EEPROM SPI 95… series
95..020 95..040 95..080 95..160 95..320 95..640 95..128 95..256 95..512 95..10 95..20 |
M95010 | M95020 | M95040 | M95080 | M95160 | M95320 | M95640 | M95128 | M95256 | M95512 | M95M01 | M95M02 |
95P08 |
5P08 | 5P08C3 | 95P08 |
Pamięci EEPROM MICROWIRE 93… series
Obsługa pamięci 8- oraz 16-bitowych.
93..06 (256b) |
9306 | 93C06 | KM93C06 | KM93C06GD | M93C06 | NMC9306 | NMC93C06L | NMC93C06LZ | |
93..46 (1kb) |
93AA46 | 93AA46A | 93AA46B | 93AA46C | 93C46 | 93C46A | 93C46B | 93C46C | 93CX46 | 93LC46 | 93LC46A | 93LC46B | 93LC46C | 93X46 | A93C46(x16) | A93C46(x8) | AF93BC46(x16) | AF93BC46(x8) | AK93C46 | AM93LC46 | AT93C46(x16) | AT93C46(x8) | AT93C46A | AT93C46B | AT93C46C | AT93C46D(x16) | AT93C46D(x8) | AT93C46E | BL93C46(x16) | BL93C46(x8) | BR93A46 | BR93C46 | BR93H76 | BR93L46 | BR93LC46 | CAT93C46(x16) | CAT93C46(x8) | CAT93C46A | CAT93C46AH | CAT93C46B(x16) | CAT93C46B(x8) | CAT93C46H(x16) | CAT93C46H(x8) | CAT93C46R(x8) | CAT93HC46(x16) | CAT93HC46(x8) | CR93C46(x16) | CR93C46(x8) | EC93C46A(x16) | EC93C46A(x8) | EM93LC46(x16) | EM93LC46(x8) | FM93C46 | FM93C46A(x16) | FM93C46A(x8) | FT93C46(x16) | FT93C46(x8) | FT93C46A(x16) | FT93C46A(x8) | GSC93BC46A(x16) | GSC93BC46A(x8) | GT93C46(x16) | GT93C46(x8) | GT93C46A(x16) | GT93C46A(x8) | HT93LC46-A(x16) | HT93LC46-A(x8) | IN93AA46A | IN93AA46B | IN93AA46C(x16) | IN93AA46C(x8) | IN93LC46A | IN93LC46B | IN93LC46C(x16) | IN93LC46C(x8) | IS93C46-3 | IS93C46A(x16) | IS93C46A(x8) | IS93C46AGR(x16) | IS93C46AGR(x8) | IS93C46B | IS93C46BGR | IS93C46D(x16) | IS93C46D(x8) | IS93C46DGR(x16) | IS93C46DGR(x8) | K93C46 | KM93C46 | KM93C46GD | KM93C46V | KM93C46VGD | LC46 | M93C46(x16) | M93C46(x8) | MAX93LC46 | MC93C46 | MM93C46-3 | MM93C46-3GR | NM93C46 | NM93C46A | NM93C46A(x16) | NM93C46A(x8) | NM93C46L | NM93C46LZ | NMC9346 | PTK93LC46(x16) | PTK93LC46(x8) | RH76 | RT93LC46(x16) | RT93LC46(x8) | S93462 | S93463 | S93A46 | S-93A46A | S-93A46B | S-93L46AD | S93VP462 | S93VP463 | S93WD462 | S93WD463 | T93C46(x16) | T93C46(x8) | T93C46A(x16) | T93C46A(x8) | TMC93LC46 | TMC93LC46(x16) | TMC93LC46(x8) | TU93C46(x16) | TU93C46(x8) | UG93C46-A(x16) | UG93C46-A(x8) | W93C46 | W93C46B(x16) | W93C46B(x8) | XL93C46 | XL93LC46 | XL93LC46A | XL93LC46ARY | XL93LC46B(x16) | XL93LC46B(x8) | XL93LC46BRY(x16) | XL93LC46BRY(x8) | XL93LC46RY | Y93LC46(x16) | |
93S46 (1kb) |
93S46 | M93S46 | NM93CS46 | |
93..56 (2kb) |
93AA56 | 93AA56A | 93AA56B | 93AA56C | 93C56 | 93C56A | 93C56B | 93C56C | 93CX56 | 93LC56 | 93LC56A | 93LC56B | 93LC56C | 93X56 | A93C56(x16) | A93C56(x8) | AF93BC56(x16) | AF93BC56(x8) | AK93C56 | AM93LC56 | AT93C56(x16) | AT93C56(x8) | AT93C56A | AT93C56B | AT93C56C | AT93C56D(x16) | AT93C56D(x8) | AT93C56E | AT93C57(x16) | AT93C57(x8) | BL93C56(x16) | BL93C56(x8) | BR93A56 | BR93C56 | BR93L56 | BR93LC56 | CAT93C56(x16) | CAT93C56(x8) | CAT93C56A | CAT93C56AH | CAT93C56B(x16) | CAT93C56B(x8) | CAT93C56H(x16) | CAT93C56H(x8) | CAT93C56R(x8) | CAT93C57(x16) | CAT93C57(x8) | CAT93HC56(x16) | CAT93HC56(x8) | CR93C56(x16) | CR93C56(x8) | EC93C56A(x16) | EC93C56A(x8) | EM93LC56(x16) | EM93LC56(x8) | EM93LC57(x16) | EM93LC57(x8) | FM93C56 | FM93C56A(x16) | FM93C56A(x8) | FT93C56(x16) | FT93C56(x8) | FT93C56A(x16) | FT93C56A(x8) | GSC93BC56A(x16) | GSC93BC56A(x8) | GT93C56(x16) | GT93C56(x8) | GT93C56A(x16) | GT93C56A(x8) | HT93LC56-A(x16) | HT93LC56-A(x8) | IN93AA56A | IN93AA56B | IN93AA56C(x16) | IN93AA56C(x8) | IN93LC56A | IN93LC56B | IN93LC56C(x16) | IN93LC56C(x8) | IS93C56-3 | IS93C56A(x16) | IS93C56A(x8) | IS93C56AGR(x16) | IS93C56AGR(x8) | IS93C56B | IS93C56BGR | IS93C56D(x16) | IS93C56D(x8) | IS93C56DGR(x16) | IS93C56DGR(x8) | K93C56 | KM93C56 | KM93C56GD | KM93C56V | KM93C56VGD | KM93C57(x16) | KM93C57GD(x16) | KM93C57V(x16) | M93C56(x16) | M93C56(x8) | MC93C56 | MM93C56-3 | MM93C56-3GR | NM93C56 | NM93C56A | NM93C56A(x16) | NM93C56A(x8) | NM93C56L | NM93C56LZ | PTK93LC56(x16) | PTK93LC56(x8) | S-93A56A | S-93A56B | S-93L56AD | T93C56(x16) | T93C56(x8) | T93C56A(x16) | T93C56A(x8) | TMC93LC56 | TMC93LC56(x16) | TMC93LC56(x8) | TMC93LC57(x16) | TMC93LC57(x8) | TU93C56(x16) | TU93C56(x8) | UG93C56-A(x16) | UG93C56-A(x8) | UG93C56-C | W93C56 | W93C56B(x16) | W93C56B(x8) | XL93C56 | XL93LC56 | XL93LC56A | XL93LC56ARY | XL93LC56B(x16) | XL93LC56B(x8) | XL93LC56BRY(x16) | XL93LC56BRY(x8) | XL93LC56RY | Y93LC56-A(x16) | |
93S56 (2kb) |
93S56 | M93S56 | NM93CS56 | ST93CS56 | ST93CS57 | |
93..66 (4kb) |
93AA66 | 93AA66A | 93AA66B | 93AA66C | 93C66 | 93C66A | 93C66B | 93C66C | 93CX66 | 93LC66 | 93LC66A | 93LC66B | 93LC66C | 93X66 | A93C66(x16) | A93C66(x8) | AF93BC66(x16) | AF93BC66(x8) | AK93C66 | AM93LC66 | AT93C66(x16) | AT93C66(x8) | AT93C66A | AT93C66B | AT93C66C | AT93C66D(x16) | AT93C66D(x8) | AT93C66E | BL93C66(x16) | BL93C66(x8) | BR93A66 | BR93C66 | BR93L66 | BR93LC66 | CAT93C66(x16) | CAT93C66(x8) | CAT93C66A | CAT93C66AH | CAT93C66B(x16) | CAT93C66B(x8) | CAT93C66H(x16) | CAT93C66H(x8) | CAT93C66R(x8) | CAT93HC66(x16) | CAT93HC66(x8) | CR93C66(x16) | CR93C66(x8) | EC93C66A(x16) | EC93C66A(x8) | EM93LC66(x16) | EM93LC66(x8) | FM93C66 | FM93C66A(x16) | FM93C66A(x8) | FT93C66(x16) | FT93C66(x8) | FT93C66A(x16) | FT93C66A(x8) | GSC93BC66A(x16) | GSC93BC66A(x8) | GT93C66(x16) | GT93C66(x8) | GT93C66A(x16) | GT93C66A(x8) | HT93LC66-A(x16) | HT93LC66-A(x8) | IN93AA66A | IN93AA66B | IN93AA66C(x16) | IN93AA66C(x8) | IN93LC66A | IN93LC66B | IN93LC66C(x16) | IN93LC66C(x8) | IS93C66-3 | IS93C66A(x16) | IS93C66A(x8) | IS93C66AGR(x16) | IS93C66AGR(x8) | IS93C66B | IS93C66BGR | IS93C66D(x16) | IS93C66D(x8) | IS93C66DGR(x16) | IS93C66DGR(x8) | K93C66 | KM93C66 | KM93C66GD | KM93C66V | KM93C66VGD | KM93C67(x16) | KM93C67GD(x16) | KM93C67V(x16) | M93C66(x16) | M93C66(x8) | MC93C66 | MM93C66-3 | MM93C66-3GR | NM93C66 | NM93C66A | NM93C66A(x16) | NM93C66A(x8) | NM93C66L | NM93C66LZ | PTK93LC66(x16) | PTK93LC66(x8) | S93662 | S93663 | S93A66 | S93A66A | S-93A66A | S-93A66B | S-93L66AD | S93VP662 | S93VP663 | S93WD662 | S93WD663 | T93C66(x16) | T93C66(x8) | T93C66A(x16) | T93C66A(x8) | TMC93LC66 | TMC93LC66(x16) | TMC93LC66(x8) | TU93C66(x16) | TU93C66(x8) | UG93C66-A(x16) | UG93C66-A(x8) | W93C66 | W93C66B(x16) | W93C66B(x8) | XL93C66 | XL93LC66 | XL93LC66A | XL93LC66ARY | XL93LC66B(x16) | XL93LC66B(x8) | XL93LC66BRY(x16) | XL93LC66BRY(x8) | XL93LC66RY | Y93LC66-A(x16) | |
93S66 (4kb) |
93S66 | M93S66 | NM93CS66 | |
93..76 (8kb) |
93AA76 | 93AA76A | 93AA76B | 93AA76C | 93C76 | 93C76A | 93C76B | 93C76C | 93CX76 | 93LC76 | 93LC76A | 93LC76B | 93LC76C | 93X76 | A93C76(x16) | A93C76(x8) | AF93BC76(x16) | AF93BC76(x8) | AK93C76 | AM93LC76 | AT93C76(x16) | AT93C76(x8) | AT93C76A | AT93C76B | AT93C76C | AT93C76D(x16) | AT93C76D(x8) | AT93C76E | BL93C76(x16) | BL93C76(x8) | BR93A76 | BR93C76 | BR93L76 | BR93LC76 | CAT93C76(x16) | CAT93C76(x8) | CAT93C76A | CAT93C76AH | CAT93C76B(x16) | CAT93C76B(x8) | CAT93C76H(x16) | CAT93C76H(x8) | CAT93C76R(x8) | CAT93HC76(x16) | CAT93HC76(x8) | CR93C76(x16) | CR93C76(x8) | EC93C76A(x16) | EC93C76A(x8) | EM93LC76(x16) | EM93LC76(x8) | FM93C76 | FM93C76A(x16) | FM93C76A(x8) | FT93C76(x16) | FT93C76(x8) | FT93C76A(x16) | FT93C76A(x8) | GSC93BC76A(x16) | GSC93BC76A(x8) | GT93C76(x16) | GT93C76(x8) | GT93C76A(x16) | GT93C76A(x8) | HT93LC76-A(x16) | HT93LC76-A(x8) | IN93AA76A | IN93AA76B | IN93AA76C(x16) | IN93AA76C(x8) | IN93LC76A | IN93LC76B | IN93LC76C(x16) | IN93LC76C(x8) | IS93C76-3 | IS93C76A(x16) | IS93C76A(x8) | IS93C76AGR(x16) | IS93C76AGR(x8) | IS93C76B | IS93C76BGR | IS93C76D(x16) | IS93C76D(x8) | IS93C76DGR(x16) | IS93C76DGR(x8) | K93C76 | KM93C76 | KM93C76GD | KM93C76V | KM93C76VGD | M93C76(x16) | M93C76(x8) | MC93C76 | MM93C76-3 | MM93C76-3GR | NM93C76 | NM93C76A | NM93C76A(x16) | NM93C76A(x8) | NM93C76L | NM93C76LZ | PTK93LC76(x16) | PTK93LC76(x8) | S-93A76A | S-93A76B | S-93L76AD | T93C76(x16) | T93C76(x8) | T93C76A(x16) | T93C76A(x8) | TMC93LC76 | TMC93LC76(x16) | TMC93LC76(x8) | W93C76 | W93C76B(x16) | W93C76B(x8) | XL93C76 | XL93LC76 | XL93LC76A | XL93LC76ARY | XL93LC76B(x16) | XL93LC76B(x8) | XL93LC76BRY(x16) | XL93LC76BRY(x8) | XL93LC76RY | |
93..86 (16kb) |
93AA86 | 93AA86A | 93AA86B | 93AA86C | 93C86 | 93C86A | 93C86B | 93C86C | 93CX86 | 93LC86 | 93LC86A | 93LC86B | 93LC86C | 93X86 | A93C86(x16) | A93C86(x8) | AF93BC86(x16) | AF93BC86(x8) | AK93C86 | AM93LC86 | AT93C86(x16) | AT93C86(x8) | AT93C86A | AT93C86B | AT93C86C | AT93C86D(x16) | AT93C86D(x8) | AT93C86E | BL93C86(x16) | BL93C86(x8) | BR93A86 | BR93C86 | BR93L86 | BR93LC86 | CAT93C86(x16) | CAT93C86(x8) | CAT93C86A | CAT93C86AH | CAT93C86B(x16) | CAT93C86B(x8) | CAT93C86H(x16) | CAT93C86H(x8) | CAT93C86R(x8) | CAT93HC86(x16) | CAT93HC86(x8) | CR93C86(x16) | CR93C86(x8) | EC93C86A(x16) | EC93C86A(x8) | EM93LC86(x16) | EM93LC86(x8) | FM93C86 | FM93C86A(x16) | FM93C86A(x8) | FT93C86(x16) | FT93C86(x8) | FT93C86A(x16) | FT93C86A(x8) | GSC93BC86A(x16) | GSC93BC86A(x8) | GT93C86(x16) | GT93C86(x8) | GT93C86A(x16) | GT93C86A(x8) | HT93LC86-A(x16) | HT93LC86-A(x8) | IN93AA86A | IN93AA86B | IN93AA86C(x16) | IN93AA86C(x8) | IN93LC86A | IN93LC86B | IN93LC86C(x16) | IN93LC86C(x8) | IS93C86-3 | IS93C86A(x16) | IS93C86A(x8) | IS93C86AGR(x16) | IS93C86AGR(x8) | IS93C86B | IS93C86BGR | IS93C86D(x16) | IS93C86D(x8) | IS93C86DGR(x16) | IS93C86DGR(x8) | K93C86 | KM93C86 | KM93C86GD | KM93C86V | KM93C86VGD | M93C86(x16) | M93C86(x8) | MC93C86 | MM93C86-3 | MM93C86-3GR | NM93C86 | NM93C86A | NM93C86A(x16) | NM93C86A(x8) | NM93C86L | NM93C86LZ | PTK93LC86(x16) | PTK93LC86(x8) | S-93A86A | S-93A86B | S-93L86AD | T93C86(x16) | T93C86(x8) | T93C86A(x16) | T93C86A(x8) | TMC93LC86 | TMC93LC86(x16) | TMC93LC86(x8) | W93C86 | W93C86B(x16) | W93C86B(x8) | XL93C86 | XL93LC86 | XL93LC86A | XL93LC86ARY | XL93LC86B(x16) | XL93LC86B(x8) | XL93LC86BRY(x16) | XL93LC86BRY(x8) | XL93LC86RY | |
Pamięci EEPROM SPI 90… series
(1kbit – 4Kbit) |
ROHM: BR9010 | BR9020 | BR9040 |
Pamięci EEPROM 1-wire
24..30 (256b) |
DS2430A | |
24..31 (1kb) |
DS2431 | |
24..33 (4kb) |
DS2433 | DS24B33 | |
Battery chips | DS2436 |
Pamięci FLASH SPI 25... series
Obsługa pamięci FLASH niskonapięciowych (1.5V, 1.8V, 2.5V) oraz standardowych (3.3V)
25..05 (512kb) |
A25L05P | A25L512 | A25L512A | A25LS512A | AC25LV512 | AT25DL5121 | AT25DN512C | AT25F512 | AT26DF5121 | EN25B05 | EN25F05 | EN25P05 | F25D512Q | F25L0512 | F25L05P | F25L05PA | F25L512P | F25L512Q | GD25D05C | GD25Q05 | GD25WD05C | KH25L512 | M25P05 | M25P05-A | MS25X512 | MX25L512 | MX25L5121 | MX25L5121E | MX25L512C | MX25L512E | MX25R512F | MX25U5121E | MX25V512 | MX25V5121E | MX25V512C | MX25V512E | MX25V512F | PM25LD512 | PM25LV512 | PM25LV512A | SA25F005 | SST25VF512 | SST25VF512A | SST25WF512 | SST25WF512B | W25Q05CL | W25Q05CV | W25X05CL | |
25..010 (1Mb) |
A25L010 | A25L010A | A25L10P | AC25LV010 | AT24F1024 | AT25DN011 | AT25FS010 | EN24LF10 | EN25B10 | EN25F10 | EN25LF10 | EN25P10 | EN25S10 | ES25P10 | F25L01P | F25L01PA | GD25D10C | GD25Q10 | GD25WD10C | IS25CD010 | IS25LQ010B | KH25L1005 | LE25FU106 | LE25FU106B | M25P10 | M25P10-A | M25PE10 | MS25X10 | MX25L1005 | MX25L1005C | MX25L1005ZM | MX25L1006 | MX25L1006E | MX25L1021 | MX25L1021E | MX25L1025 | MX25L1025C | MX25L1026 | MX25L1026E | MX25R1035F | MX25U1001E | MX25V1006 | MX25V1006E | MX25V1035F | NX25P10 | PM25LD010 | PM25LV010 | PM25LV010A | S25FL001D | SA25F010 | SST25VF010 | SST25VF010A | SST25WF010 | TS25L010A | W25D10V | W25P10V | W25Q10BV | W25Q10CL | W25Q10CV | W25Q10EW | W25X10AV | W25X10BL | W25X10BV | W25X10CL | W25X10L | W25X10V | |
25..020 (2Mb) |
A25L020 | A25L020C | A25L20P | AT25DF021 | AT25F2048 | AT25F2048N | EN25B20 | EN25F20 | EN25LF20 | EN25P20 | EN25S20 | ES25P20 | F25D02P | F25D02QA | F25L02P | F25L02PA | GD25D20C | GD25Q20B | GD25Q21B | GD25WD20C | IS25LQ020 | IS25WD020 | IS25WP020D | IS25WQ020 | KH25L2005 | LE25FU206 | LE25S20 | LE25U20 | M25P20 | M25PE20 | M25U2033E | MS25X20 | MX25L2005 | MX25L2005C | MX25L2005ZM | MX25L2006 | MX25L2025C | MX25L2026E | MX25L26C | MX25R2035F | MX25U2032E | MX25U2033E | MX25U2035F | MX25V2006E | MX25V2033F | MX25V2035F | NX25P20 | PM25LD020 | PM25LV020 | S25FL002D | SA25F020 | SST25VF020 | SST25VF020A | SST25VF020B | SST25WF020 | SST25WF020B | TS25L020A | W25D20V | W25P20V | W25Q20BW | W25Q20CL | W25Q20CV | W25Q20EW | W25X20BL | W25X20BV | W25X20CL | XM25QU20B | |
25PExx (2Mb) |
AT25PE20 | AT25PE20[P264] | |
25..040 (4Mb) |
A25L040 | A25L040A | A25L40P | AT25DF041 | AT25DF041A | AT25F4096 | AT25FF041A | AT25FS040 | AT25SF041 | AT26F004 | EN25B40 | EN25F40 | EN25LF40 | EN25P40 | EN25Q40 | EN25S40 | EN25T40 | ES25M40 | ES25P40 | F25D04Q | F25D04QA | F25L004 | F25L04P | F25L04PA | GD25D40C | GD25LQ40 | GD25Q40B | GD25Q41B | GD25WD40C | IS25LD040 | IS25LQ040B | IS25WD040 | IS25WP040 | IS25WP040D | IS25WQ040 | KH25L4005A | KH25L4006E | LE25FS406 | LE25FU406B | LE25S40 | LE25U40 | M25P40 | M25PE40 | MS25X40 | MX25L4005 | MX25L4005A | MX25L4005C | MX25L4006E | MX25L4025C | MX25L4026E | MX25R4035F | MX25U4032F | MX25U4033E | MX25U4035 | MX25U4035F | MX25V4005 | MX25V4005C | MX25V4006E | MX25V4035 | NX25P40 | PM25LD040 | PM25LV040 | S25FL004 | S25FL004A | S25FL004K | S25FL204K | SA25F040 | SST25VF040 | SST25VF040A | SST25VF040B | SST25WF040 | SST25WF040B | W25D40V | W25P40V | W25Q40BL | W25Q40BV | W25Q40BW | W25Q40CL | W25Q40EW | W25X40AL | W25X40AV | W25X40BL | W25X40BV | W25X40CL | W25X40L | W25X40V | XM25QH40B | XM25QU40B | |
25PExx (4Mb) |
AT25PE40 | AT25PE40[P264] | |
25..080 (8Mb) |
A25L080 | A25L80P | AT25DF081 | AT25DF081A | AT25DL081 | AT25FF081A | AT25SF081 | AT26DF081 | EN25B80 | EN25D80 | EN25F80 | EN25P80 | EN25Q80 | EN25Q80A | EN25S80 | EN25T80 | ES25M80 | ES25P80 | F25D08QA | F25L08QA | FM25Q08 | FM25Q08A | GD25D80C | GD25LQ80 | GD25Q80B | GD25Q80C | GD25WD80C | IS25LP080D | IS25LQ080 | IS25LQ080B | IS25WP080 | IS25WP080D | KH25L8005 | KH25L8006E | KH25L8036D | LE25S81 | M25P80 | M25PE80 | M25PX80 | M25X80 | MS25X80 | MX25L8005 | MX25L8005ZM | MX25L8006E | MX25L8008E | MX25L8035E | MX25L8036E | MX25L8073E | MX25L8075E | MX25R8035F | MX25U8032E | MX25U8033E | MX25U8035 | MX25U8035E | MX25U8035F | MX25V8005 | MX25V8006E | MX25V8035F | NX25P80 | PM25LV080 | PM25LV080B | S25FL008A | S25FL008K | S25FL208K | SST25VF080B | SST25WF080 | SST25WF080B | TS25L80P | W25D80V | W25P80V | W25Q40CL | W25Q80BL | W25Q80BV | W25Q80BW | W25Q80DL | W25Q80DV | W25Q80EW | W25Q80FV | W25Q80JV | W25X80AL | W25X80AV | W25X80BV | W25X80L | W25X80V | XM25QH80B | XM25QU80B | |
25PExx (8Mb) |
AT25PE80 | AT25PE80[P264] | |
25..016 (16Mb) |
A25L016 | A25L16P | A25LQ16 | AT25DF161 | AT25DL161 | AT25FF161A | AT25SF161 | AT26DF161 | EN25B16 | EN25D16 | EN25F16 | EN25P16 | EN25Q16A | EN25QA16 | EN25QH16 | EN25S16 | EN25T16 | ES25M16 | ES25P16 | F16 | F25L016 | F25L16P | F25L16PA | F25L16Q | F25L16QA | FM25Q16 | FM25Q16A | FM25Q16B | FM25S16A | GD25LQ16 | GD25Q16B | IS25LP016D | IS25LQ016B | IS25WP016 | IS25WP016D | KH25L1605A | KH25L1605D | KH25L1606E | KH25L1635D | LE25S161 | M25P16 | M25PE16 | M25PX16 | M25X16 | MS25X16 | MX25L1605 | MX25L1605A | MX25L1605D | MX25L1606E | MX25L1608D | MX25L1608E | MX25L1633E | MX25L1635D | MX25L1635E | MX25L1636D | MX25L1636E | MX25L1673E | MX25L1675E | MX25R1635F | MX25U1633F | MX25U1635E | MX25U1635F | MX25V1635F | N25Q016 | NX25P16 | PM25LV016 | PM25LV016B | Q16 | QB25F016S33B | QH25F016S33B | S25FL016 | S25FL016A | S25FL016K | S25FL116K | S25FL216K | SA25F160 | SST25VF016B | TS25L16AP | TS25L16BP | TS25L16P | W25Q16BF | W25Q16BV | W25Q16CL | W25Q16CV | W25Q16DV | W25Q16DW | W25Q16FW | W25Q16JL | W25Q16JV | W25Q16VF | W25X16AL | W25X16AV | W25X16BV | W25X16V | XM25QH16B | XM25QU16B | |
25PExx (16Mb) |
AT25PE16 | AT25PE16[P528] | |
25..032 (32Mb) |
A25L032 | A25LQ32A | AT25DF321 | AT25DF321A | AT25FF321A | AT25QL321 | AT25SF321 | AT25SL321 | AT26DF321 | AT26SD321 | EN25B32 | EN25F32 | EN25P32 | EN25Q32B | EN25QA32 | EN25QH32 | EN25S32 | ES25P32 | F25L32P | F25L32PA | F25L32Q | F25L32QA | F32 | FM25Q32 | FM25Q32A | GD25B32C | GD25LB32D | GD25LQ32 | GD25LQ32C | GD25Q32B | GD25Q32C | IS25CQ032 | IS25CQ032A | IS25LP032D | IS25LQ032B | IS25WP032 | IS25WP032D | KH25L3205D | KH25L3206E | M25P32 | M25PE32 | M25PX32 | M25X32 | MX25L3205A | MX25L3205D | MX25L3206 | MX25L3206E | MX25L3208D | MX25L3208E | MX25L3225D | MX25L3233F | MX25L3235D | MX25L3235E | MX25L3236D | MX25L3236E | MX25L3236F | MX25L3237D | MX25L3239E | MX25L3255E | MX25L3273E | MX25L3273F | MX25L3275E | MX25R3235F | MX25U3235E | MX25U3235F | MX25U3273F | N25Q032 | NX25P32 | Q32 | QB25F320S33B | QH25F320S33B | S25FL032 | S25FL032A | S25FL032K | S25FL032P | S25FL132K | SA25F320 | SST25VF032B | W25Q32BV | W25Q32DW | W25Q32FV | W25Q32FW | W25Q32JV | W25Q32JW | W25Q32V | W25Q32VF | W25X32AV | W25X32BV | W25X32V | XM25QH32B | XM25QU32B | XM25QW32C | |
25..064 (64Mb) |
A25LMQ64 | A25LQ64 | AT25DF641A | AT25QF641 | AT25QL641 | AT25SF641 | AT25SL641 | ATXP64 | EN25F64 | EN25Q64 | EN25QA64 | EN25QH64 | EN25S64 | F25D64QA | F25L64QA | F64 | FM25Q64 | FM25Q64A | GD25B64 | GD25B64C | GD25LB64C | GD25LQ64B | GD25LQ64C | GD25Q64B | GD25Q64C | IS25LP064 | IS25LP064A | IS25WP064 | IS25WP064A | KH25L6405D | KH25L6406E | M25P64 | M25PX64 | MT25QL064A | MT25QU064A | MX25L64 | MX25L6405 | MX25L6405D | MX25L6406E | MX25L6408 | MX25L6408D | MX25L6408E | MX25L6433 | MX25L6433F | MX25L6435 | MX25L6435E | MX25L6436E | MX25L6436F | MX25L6439 | MX25L6439E | MX25L6445E | MX25L6455E | MX25L6456 | MX25L6456E | MX25L6456F | MX25L6465E | MX25L6473E | MX25L6473F | MX25L6475E | MX25R6435F | MX25U6435 | MX25U6435E | MX25U6435F | MX25U6473 | MX25U6473F | N25Q064 | N25Q064A11 | N25Q064A13 | Q64 | QB25F640S33B | QH25F640S33B | S25FL064A | S25FL064K | S25FL064L | S25FL064P | S25FL164K | S25FS064S | S64 | SST25VF064C | W25Q64BV | W25Q64CV | W25Q64DW | W25Q64FV | W25Q64FW | W25Q64JV | W25Q64JW | W25Q64VF | W25X64BV | W25X64V | XM25QH64A | XM25QU64A | XM25QW64C | |
25..128 (128Mb) |
AT25QL128A | AT25SL128A | ATXP128 | EN25Q128 | EN25QA128 | EN25QH128 | EN25QH128A | F25D128QA | F25L128QA | GD25B127D | GD25B128 | GD25LB128D | GD25LQ128 | GD25LQ128C | GD25LQ128D | GD25Q127 | GD25Q128B | GD25Q128C | IS25LP128 | IS25LP128F | IS25WP128 | IS25WP128F | KH25L12845E | M25P128 | MT25QL128A | MT25QU128A | MX25L128 | MX25L12805D | MX25L12835E | MX25L12835F | MX25L12836E | MX25L12839F | MX25L12845E | MX25L12845G | MX25L12850F | MX25L12855E | MX25L12855F | MX25L12865E | MX25L12865F | MX25L12873F | MX25L12873G | MX25L12875F | MX25LM12845G | MX25U128 | MX25U12835F | MX25U12873F | MX25U12890F | MX25UM12845G | N25Q128 | N25Q128A11 | N25Q128A13 | Q128 | S25FL127S | S25FL128K | S25FL128L | S25FL128P | S25FL128S | S25FL129P | S25FS128S | W25Q128BV | W25Q128FV | W25Q128FW | W25Q128JV | W25Q128JW | XM25QH128A | XM25QU128C | XM25QW128C | |
25..256 (256Mb) |
EN25QA256 | EN25QH256 | EN25QH256A | EN25S256 | GD25B256D | GD25B257D | GD25LB256D | GD25LQ256 | GD25LQ256C | GD25LQ256D | GD25Q256 | GD25Q257D | IS25LP256D | IS25WP256D | MT25QL256A | MT25QU256A | MX25L25635E | MX25L25635F | MX25L25639F | MX25L25645G | MX25L25655E | MX25L25655F | MX25L25673G | MX25L25735E | MX25L25735F | MX25L25835E | MX25L25855E | MX25LM25645G | MX25U25635F | MX25U25645G | MX25UM25645G | N25Q256A11 | N25Q256A13 | N25Q256A33 | N25Q256A73 | N25Q256A81 | N25Q256A83 | S25FL256L | S25FL256P | S25FL256S | S25FS256S | W25Q256FV | W25Q256JV | W25Q256JW | W25Q257FV | W25Q257JV | XM25QH256B | XM25QU256B | XM25QW256C | |
25..512 (512Mb) |
GD25Q512 | IS25LP512M | IS25WP512M | MT25QL512A | MT25QU512A | MX25L51237G | MX25L51245G | MX25L51255G | MX25LM51245G | MX25U51245G | MX25UM51245G | MX66L51235F | MX66U51235F | S25FL512S | S25FS512S | W25Q512JV | |
25..01 (1Gb) |
MT25QL01G | MT25QU01G | W25Q01JV | |
25..02 (2Gb) |
MT25QL02G | MT25QU02G |
Pamięci FLASH SPI 26... series
Obsługa pamięci FLASH niskonapięciowych (1.8V) oraz standardowych (3.3V)
26..040 (4Mb) |
SST26WF040B | SST26WF040BA | |
26..080 (8Mb) |
SST26WF080B | SST26WF080BA | |
26..016 (16Mb) |
SST26VF016 | SST26VF016B | SST26WF016B | SST26WF016BA | |
26..032 (32Mb) |
SST26VF032 | SST26VF032B | SST26VF032BA | |
26..064 (64Mb) |
SST26VF064B | SST26VF064BA | SST26VF064C | SST26VF064CA | SST26WF064C | SST26WF064CA |
Pamięci DATA FLASH SPI 45... series
45.. |
Atmel / Adesto: AT45DB021 | AT45DB021D | AT45DB021E | AT45DB041 | AT45DB041D | AT45DB041E | AT45DB081 | AT45DB081D | AT45DB081E | AT45DB161 | AT45DB161D | AT45DB161E | AT45DQ161 | AT45DB321 | AT45DB321D | AT45DB321E | AT45DQ321 | AT45DB642 | AT45DB642D | AT45DB641E Micron: M45PE10 | M45PE20 | M45PE40 | M45PE80 | M45PE16 |
Pamięci FLASH SPI NAND
Obsługa pamięci FLASH niskonapięciowych (1.8V) oraz standardowych (3.3V)
1Gb |
GD5F1GQ4RB | GD5F1GQ4RC | GD5F1GQ4RE | GD5F1GQ4RF | GD5F1GQ4UB | GD5F1GQ4UC | GD5F1GQ4UE | GD5F1GQ4UF | IS37SML01G1 | IS38SML01G1 | MT29F1G01AAADD | MT29F1G01ABAFD | MT29F1G01ABAGD | MT29F1G01ABBFD | MT29F1G01ABBGD | TC58CVG0S3HRA | TC58CYG0S3HRA | W25N01GV | W25N01GW | W25N01JW |
2Gb |
GD5F2GQ4RB | GD5F2GQ4RC | GD5F2GQ4RE | GD5F2GQ4RF | GD5F2GQ4UB | GD5F2GQ4UC | GD5F2GQ4UE | GD5F2GQ4UF | MT29F2G01AAAED | MT29F2G01ABAGD | MT29F2G01ABBGD | TC58CVG1S3HRA | TC58CYG1S3HRA | W25N02JW | W25N02KV |
4Gb |
MT29F4G01ABAFD | MT29F4G01ABBFD | MT29F4G01ADAGD | TC58CVG2S0HRA | TC58CYG2S0HRA |
Pamięci F-RAM I2C 24… series
24..04 (4kb) |
FM24C04 | FM24C04B | FM24CL04 | FM24CL04B | MB85RC04V | |
24..16 (16kb) |
FM24C16 | FM24C16B | FM24CL16 | FM24CL16B | FM25C160B | MB85RC16 | MB85RC16V | |
24..64 (64kb) |
FM24C64 | FM24C64B | FM24CL64 | FM24CL64B | MB85RC64 | MB85RC64A | MR44V064B | |
24..01 (128kb) |
FM24V01 | MB85RC128 | MB85RC128A | |
24..02 (256kb) |
FM24V02 | FM24V02A | FM24W256 | MB85RC256V | |
24..05 (512kb) |
FM24V05 | |
24..10 (1Mb) |
FM24V10 | FM24VN10 | MR44V100A |
Pamięci F-RAM SPI 25… series
25..040 (4kb) |
FM25040 | FM25040B | FM2504B | FM25CL04B | FM25L04 | FM25L04B | |
25..160 (16kb) |
FM25C160 | FM25C160B | FM25L16 | FM25L16B | |
25..320 (32kb) |
MR45V032A | |
25..640 (64kb) |
FM25640 | FM25640B | FM25CL64 | FM25CL64B | MB85RS64 | MB85RS64A | MR45V064B | |
25..01 (128kb) |
FM25V01 | FM25V01A | MB85RS128A | MB85RS128B | |
25..02 (256kb) |
FM25V02 | FM25V02A | FM25W256 | MB85RS256A | MB85RS256B | MR45V256A | |
25..05 (512kb) |
FM25V05 | |
25..10 (1Mb) |
FM25V10 | FM25VN10 | MR45V100 | |
25..20 (2Mb) |
CY15B102Q | CY15V102Q | FM25H20 | FM25V20 | FM25V20A | MR44V200A | |
25..40 (4Mb) |
CY15B104Q | CY15V104Q | |
25..80 (8Mb) |
CY15B108Q | CY15V108Q |
Moduły optyczne i ethernetowe (transceivery SFP / SFP+ / QSFP / QSFP+ / XFP)
UWAGI:
- wymagany adapter ze złączem SFP/QSFP/XFP oraz zasilaniem (dostępny opcjonalnie),
- programator obsługuje standard MSA (m.in. SFF-8472, SFF-8636, INF-8077i),
- możliwość wprowadzenia hasła producenta oraz programowania zabezpieczonych wkładek (+ dostępne narzędzie do łamania hasła)
(MSA standard: 0xA0, 0xA2, |
SFP oraz SFP+, zapis/odczyt bloku 0xA0 (256B), odczyt bloku 0xA2 (256B), zapis/odczyt stron (128B), standard MSA przykładowi producenci/marki: GBC, HUAWEI, GPON, JDSU, MIKROTIK, OPTEC, OPTION, WTD i inne OEM |
(MSA standard: 0xA0, |
QSFP oraz QSFP+, zapis/odczyt bloku 0xA0 (256B), zapis/odczyt każdej strony (128B), standard MSA przykładowi producenci/marki: CISCO, HP, FINISAR, NOKIA, HUAWEI, JDSU inne OEM |
(MSA standard: 0xA0, |
XFP, zapis/odczyt bloku 0xA0 (256B), zapis/odczyt każdej tablicy (128B), standard MSA przykładowi producenci/marki: 10GTEK, CISCO, FINISAR, OPNEXT, JDSU, inne OEM |
Zdjęcia
Zdjęcia programatora
https://www.reveltronics.com/pl/produkty/revelprog-is-programator-pamieci-szeregowych-na-usb#sigFreeId8756aabcc8

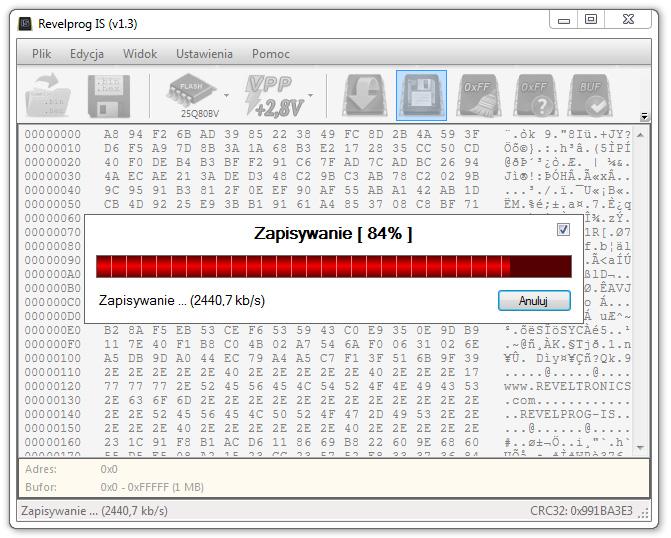

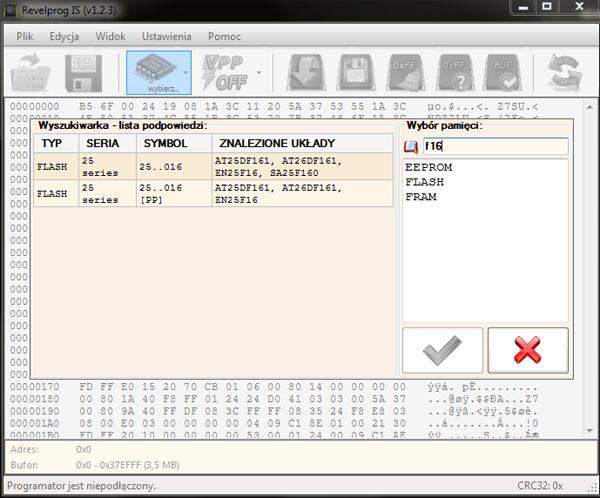

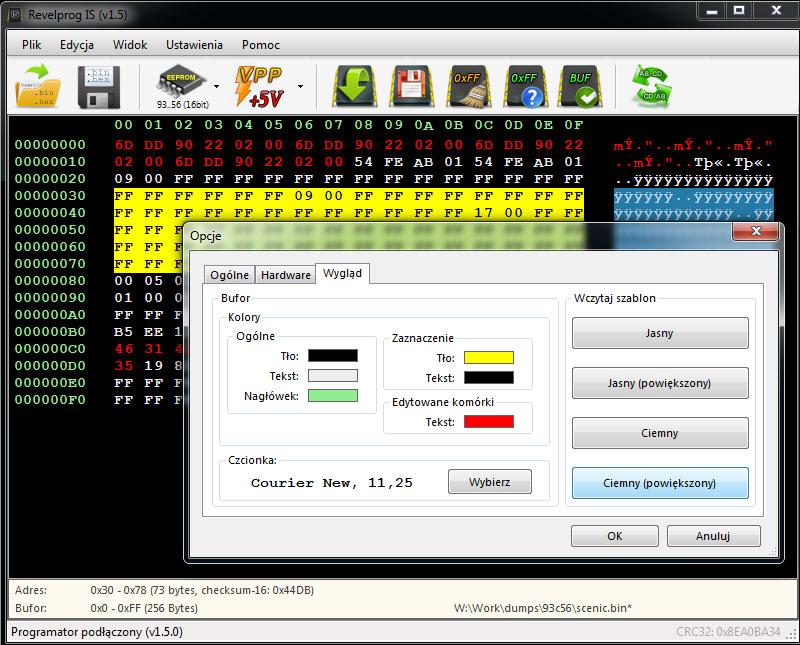

Zrzuty ekranu z aplikacji
https://www.reveltronics.com/pl/produkty/revelprog-is-programator-pamieci-szeregowych-na-usb#sigFreeIdbe30490421
Filmy
Przykład programowania pamięci EEPROM w podstawkach DIP-8 i SOIC-8
Przykład programowania pamięci FLASH (64Mbit) w adapterze SOIC-8 200mil
Przykład programowania pamięci w układzie licznika (bez wylutowania - przy pomocy klipsa SOIC-8)
Przykład programowania pamięci niskonapięciowej FLASH SPI na płycie HDD (bez wylutowania - przy pomocy klipsa SOIC-8)
Więcej filmów
Więcej filmów znajdziesz na kanale REVELTRONICS na youtube.
Zestaw
Zawartość zestawu:
- Programator pamięci szeregowych REVELPROG IS,
- Taśma do programowania w układzie (~30cm zakończona pinami żeńskimi pasującymi na złącze gold-pin)
- Kabel USB 2.0.
Do pobrania z naszej strony:
- Instrukcja obsługi w PDF,
- Oprogramowanie REVELPROG-IS (aplikacja sterująca na komputer PC)
REVELPROG-IS jest dostępny na sklepie REVELTRONICS
Oprogramowanie
Pobierz oprogramowanie:
Aktualna wersja:
-
REVELPROG IS v1.8.3 PL (instalator windows - wersja polska) - NOWOŚĆ!
-
REVELPROG IS v1.8.3 PL (plik spakowany) - NOWOŚĆ!
Poprzednia wersja:
-
REVELPROG IS v1.8.2 PL (instalator windows - wersja polska)
Starsze wersje: przejdź do archiwum.
Historia zmian (ostatnie wersje):
Opinie
Opinie o REVELPROG-IS
Jednak robiłem dziś licznik od mojej a8 d2 i zabrakło w programie funkcji odczytu EEPROM 24c17.
A tak to wszystko w porządku, jestem zadowolony, wart swojej ceny.
Pozdrawiam.
good job and continue to improve and add more chips in future.
Thanks
Thank you very much for this amazing device.
