Komputery pokładowe UKP-3 oraz UKP-PRO

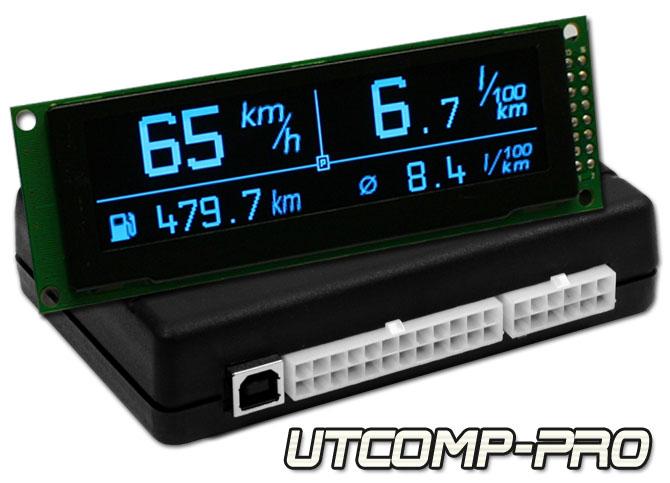

Komputer UKP-PRO firmy REVELTRONICS to wielofunkcyjne urządzenie pomiarowe dla motoryzacji (jeden wyświetlacz OLED - wiele wskazań). Do komputera można podłączyć zewnętrzne czujniki (również fabryczne) realizując w ten sposób m.in. pomiary temperatur (np. silnika, oleju, skrzyni, intercoolera), pomiary ciśnienia (doładowania turbo, oleju, paliwa), pomiary składu mieszanki paliwowo-powietrznej (AFR), pomiar temperatury spalin (EGT) itd. Istnieje możliwość ustawienia komunikatów ostrzegawczych (system alertów) oraz rejestrowania parametrów w pamięci wewnętrznej (data-logger). Ponadto urządzenie posiada funkcje typowe dla komputerów pokładowych, m.in. pomiary prędkości, dystansu, zużycia paliwa jak również wiele innych dodatkowych funkcji umilających codziennie użytkowanie pojazdu. UKP-3 to uproszczona wersja UKP-PRO posiadająca zbliżoną funkcjonalność, jednakże z mniejszym ekranem i mniejszą ilością wejść na czujniki. Poniżej w zakładkach znajduje się szczegółowy opis, zdjęcia, filmy, instrukcje obsługi oraz oprogramowanie.

Opis



UKP-3 i UKP-PRO

Wybrane funkcje urządzenia

  • przykładowe możliwości pomiarów z czujników:

    • temperatura oleju,

    • temperatura cieczy chłodzącej silnika,

    • temperatura wewnętrzna i zewnętrzna,

    • temperatura użytkownika (x2) np. skrzyni, reduktora, paliwa, intercoolera itd.

    • temperatura spalin (EGT - od 1 do 4 kanałów jednocześnie, a opcjonalnie do 6 kanałów),

    • AFR (skład mieszanki paliwowo-powietrznej 1- lub 2-kanałowy),

    • ciśnienie oleju,

    • ciśnienie w dolocie (doładowania/turbo),

    • ciśnienie paliwa

    • i inne - zobacz poradnik

  • rozbudowany system alertów (np. ostrzeganie o zbyt wysokiej temperaturze oleju, wysokim ciśnieniu doładowania, nieprawidłowym składzie mieszanki, za wysokiej temperaturze spalin, zbyt niskim ciśnieniu oleju itd.),

  • funkcje typowe dla komputera pokładowego, m.in:

    • data i godzina,

    • pomiar prędkości,

    • pomiar zużycia paliwa (chwilowe spalanie oraz średnie spalanie),

    • niezależny pomiar zużycia paliwa alternatywnego (np. dla aut wyposażonych w instalacje gazową pomiar zużycia benzyny oraz gazu realizowany jest niezależnie),

    • licznik dzienny, podróży, przebieg całkowity auta, koszty podróży,

  • metromierz off-road,

  • pomiar przyspieszeń oraz pomiar czasu i drogi hamowania,

  • inspekcja/serwis z przypominaniem (x8) - na przebieg, motogodziny oraz datę,

  • przypominanie o niewłączonych światłach,

  • woltomierz (pomiar napięcia akumulatora),

  • duże możliwość konfiguracji i personalizacji przez użytkownika (przez USB i aplikacje na PC), m.in podłączanie dodatkowych czujników, konfiguracja własnych ekranów wyświetlania, ustawienia inspekcji i alertów,

  • sterowanie wyjściem w zależności od temperatury lub prędkości (funkcja dostępna tylko w wersji PRO - zobacz poradnik),
  • rejestrowanie do 10 parametrów (data-logger) w celu późniejszej analizy (funkcja dostępna tylko w wersji PRO - zobacz poradnik).

Porównanie UKP-3 i UKP-PRO.

W celu lepszego poznania możliwości urządzenia zachęcamy do przetestowania oprogramowania UKP oraz do zapoznania się z instrukcją. W instrukcji zostały szczegółowo opisane wszystkie aspekty związane z funkcjonalnością, użytkowaniem oraz montażem urządzenia.

Oprogramowanie oraz instrukcje można pobrać z naszej strony (zobacz powyższe zakładki "instrukcje" oraz "oprogramowanie").



Korzyści wynikające z użytkowania UKP

  • dzięki możliwości podłączenia dodatkowych (również niefabrycznych) czujników w pojeździe, będziesz miał pod kontrolą wszystkie ważne parametry pojazdu, np. temperaturę oleju i silnika, ciśnienie oleju, ciśnienie w dolocie, temperaturę spalin, skład mieszanki itd. Dzięki rozbudowanemu systemowi alertów, będziesz mógł ustawić krytyczne wartości, a w razie ich przekroczenia UKP uaktywni odpowiedni alert. Wszystkie interesujące nas parametry można wyświetlić na jednym ekranie - koniec z montażem wielu dodatkowych i zbędnych wskaźników!

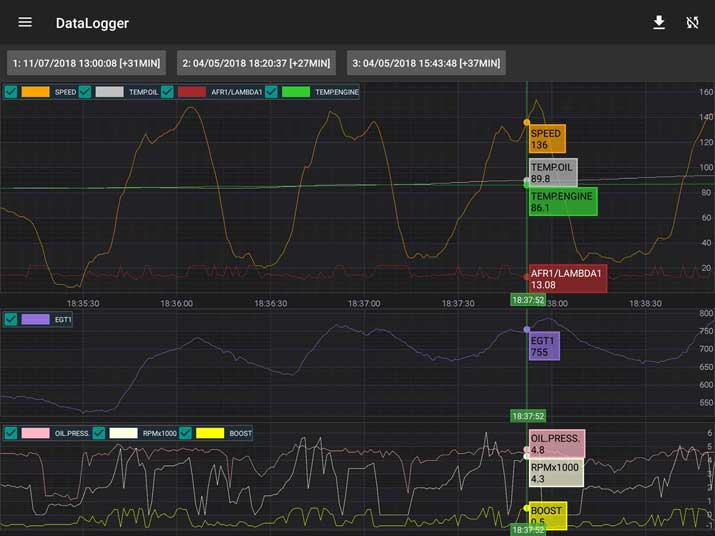

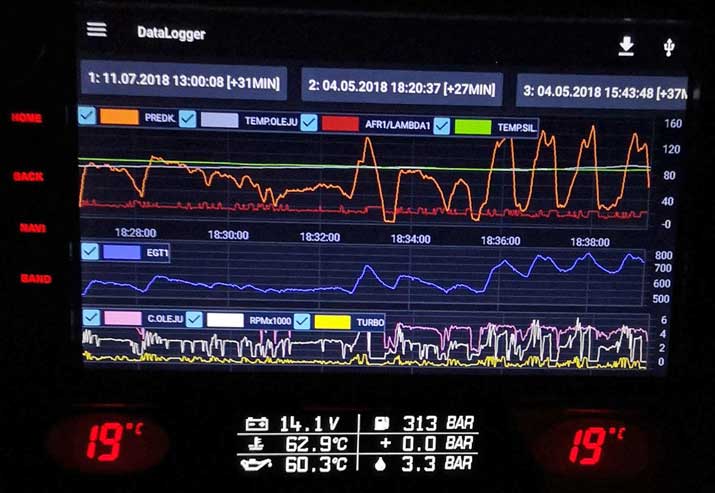

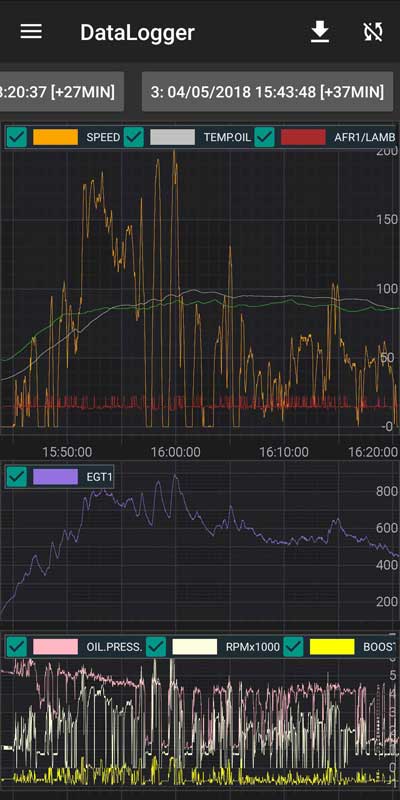

  • analiza danych - dzięki wbudowanemu rejestratorowi w UKP-PRO (tzw. data-logger) będziesz mógł zbierać dane z czujników do późniejszej analizy i mieć wgląd na wszystkie ważne parametry silnika,

  • dzięki wbudowanym funkcjom komputera pokładowego, podróżowanie będzie jeszcze przyjemniejsze: nauczysz się optymalnie wykorzystywać moc oraz moment obrotowy swojego pojazdu, dzięki czemu będziesz jeździł bardziej ekonomicznie (i wcale nie mniej dynamicznie); nie zapomnisz również o zbliżającym się przeglądzie, wymianie oleju, filtrów czy rozrządu - w UKP możesz konfigurować własne inspekcje; czy zdarzyło Ci się kiedyś zapomnieć włączyć świateł? a może dostałeś z tego powodu mandat? Z UKP to już się nigdy więcej nie powtórzy - UKP przypomina o niewłączonych światłach; montując UKP zwiększysz wyposażenie swojego pojazdu, a co za tym idzie jego wartość (UKP jest uwzględniany w wycenach przez ubezpieczalnie). Jeżeli odpowiednio dobierzesz miejsce montażu, UKP będzie wyglądał jak fabryczne wyposażenie,
  • nie sposób wymienić wszystkich korzyści wynikających z użytkowania UKP - zapoznaj się z instrukcją, filmami, zdjęciami, opiniami użytkowników na różnych forach internetowych, a sam się przekonasz ile ono potrafi!



Oprogramowanie

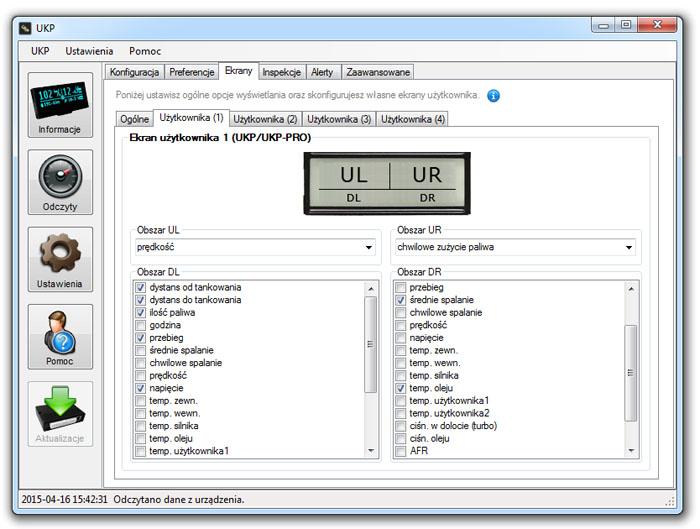

Oprogramowanie UKP służy do konfiguracji i personalizacji urządzenia, a jego obsługa jest prosta i intuicyjna. Aplikacja pracuje pod systemem Windows XP, Vista, 7, 8 i 10 - dostępna jest w języku polskim oraz angielskim - aby pobrać aplikacje przejdź do zakładki "oprogramowanie" u góry opisu.



Parametry techniczne oraz wymiary modułów i wyświetlaczy

Przejdź do zakładki "parametry techniczne" u góry opisu lub zobacz strony 5-7 w instrukcji.



Montaż i wymagania

UKP można zamontować w każdym pojeździe z instalacją 12V lub 24V. Poszczególne funkcje posiadają różne wymagania. Na stronach 8-9 w skróconej instrukcji zostały zestawione funkcje i wymagania.





Dostępne wersje urządzenia: UKP oraz UKP-PRO

Niewątpliwą zaletą UKP jest jego modułowa budowa. Dzięki oddzieleniu wyświetlacza od modułu sterującego istnieje możliwość zabudowy wyświetlacza w dogodnym miejscu oraz połączenia go z modułem sterującym przy pomocy dedykowanej taśmy. Istnieje możliwość wyboru wyświetlacza oraz jednego z dwóch modułów sterujących. Główne elementy UKP to:

  • moduł sterujący UKP lub UKP-PRO,
  • wyświetlacz LCD lub OLED (różne warianty),
  • akcesoria (taśma do wyświetlacza, wiązka przyłączeniowa do UKP, klawiaturka, buzzer, czujniki itd.)

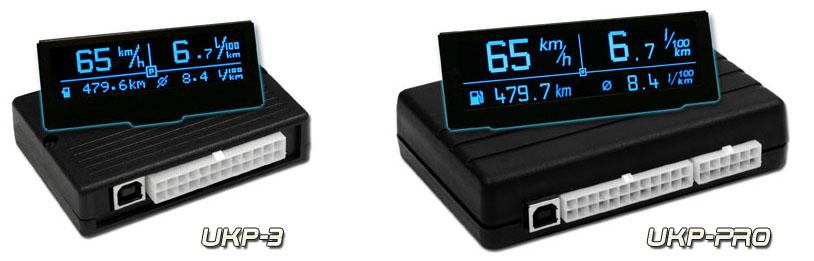

    UKP-3 i UKP-PRO



Dostępne wyświetlacze dla UKP

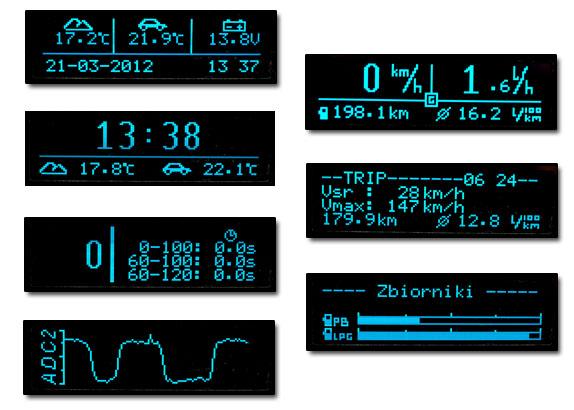

UKP współpracuje z wyświetlaczami graficznymi o rozdzielczości 122x32 pix. Dostępne są dwa rodzaje wyświetlaczy: LCD o przekątnej ekranu 2,5" oraz OLED o przekątnej ekranu 2,3":

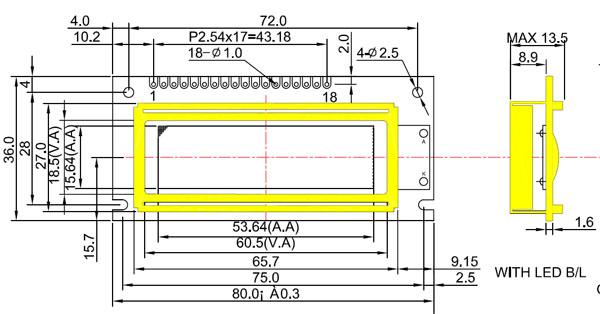

  • LCD 2,5"

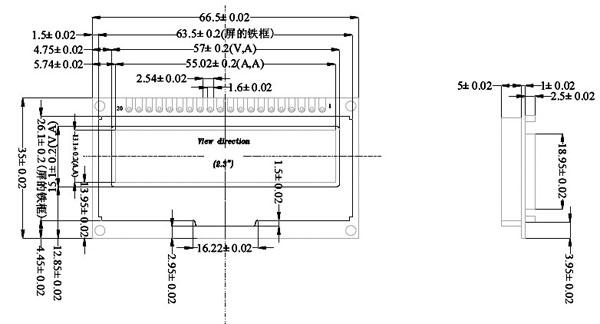

  • OLED 2,3"



Dostępne wyświetlacze dla UKP-PRO

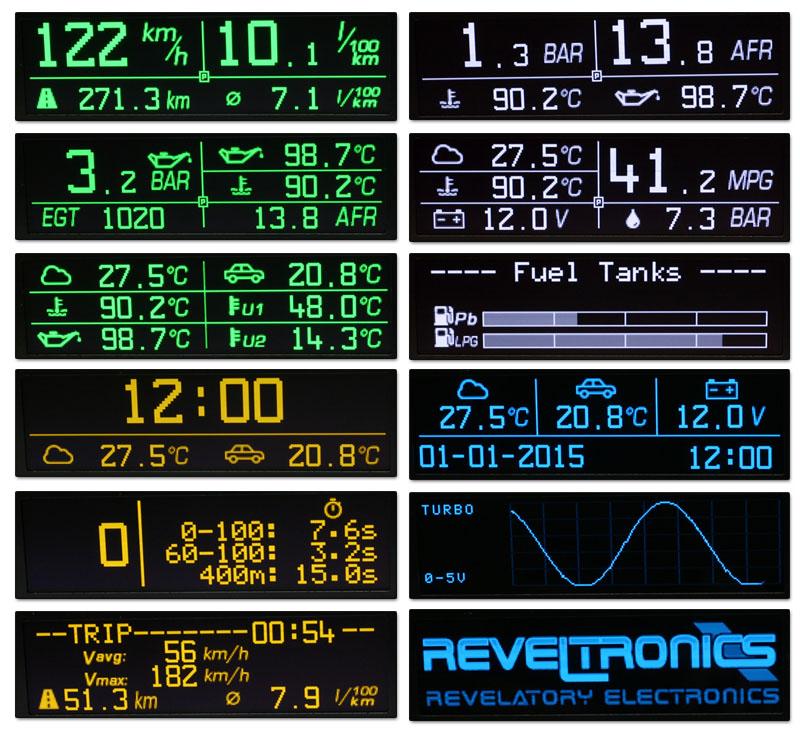

UKP-PRO współpracuje z wyświetlaczami graficznymi o rozdzielczości 256x64 pix:

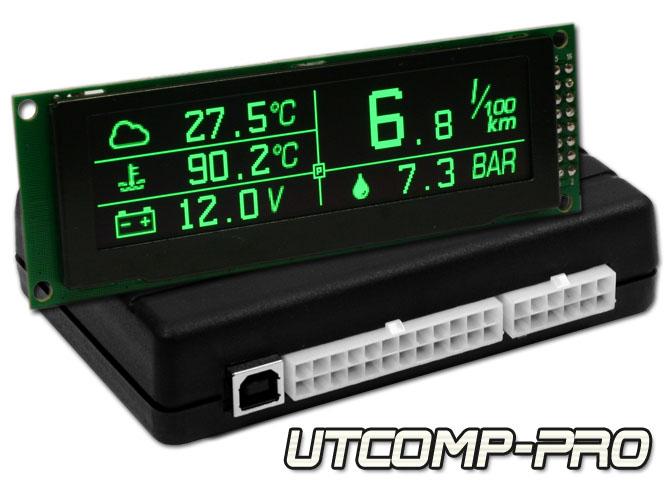

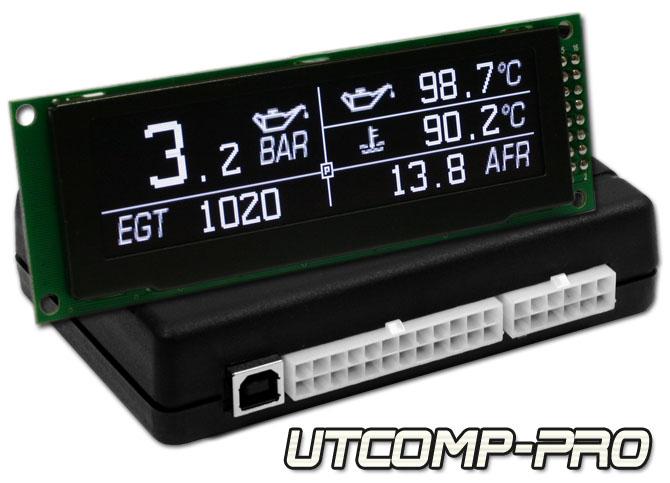

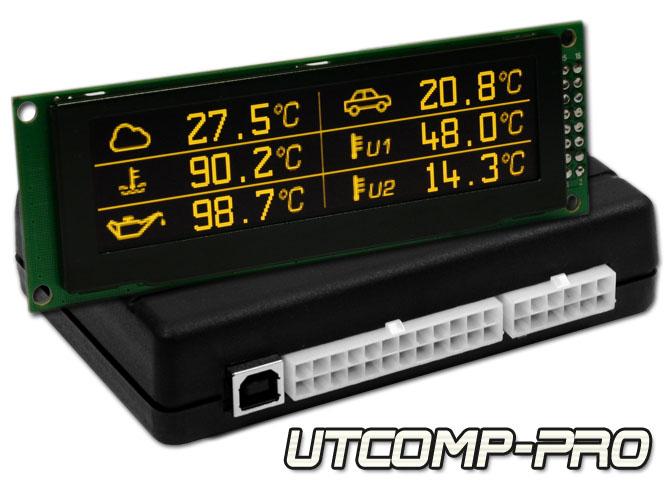

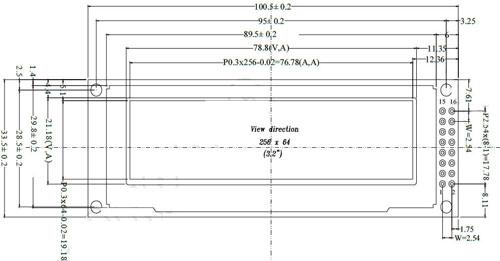

  • OLED 3,2"

    • zobacz jak wyświetlacze prezentują się w rzeczywistych wymiarach - otwórz film demonstracyjny na youtube i dostosuj wielkość okna przeglądarki w taki sposób, aby kratka w tle miała 1x1 cm (wtedy wyświetlacz na ekranie będzie miał rzeczywiste wymiary)

Na górze opisu znajdziesz dodatkowe zakładki.

W zakładce "zdjęcia" znajdziesz więcej fotografii produktu, przykłady montażu z aut, zdjęcia wyświetlaczy itd.

Przejdź do zakładki "filmy" aby zobaczyć materiały video demonstrujące możliwości UKP.
